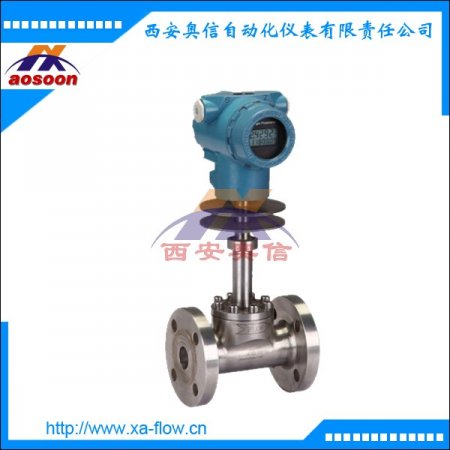

低温型靶式流量计 法兰连接靶式流量计 西安靶式流量计

 靶式流量计技术参数

产品名称 靶式流量计
适用介质 压力不恒定的气体、蒸汽的流量计量
管径(DN) DN15～DN5000mm
公称压力 0.6～42MPa （指连接法兰公称压力，非介质的工作压力）
工况温度 -200～+500℃（需更高温度请与工厂联系）
测量精度 ±0.5%， ±1.0%，±1.5%FS
量程范围 1：10；1：15
壳体材质 碳钢（衬氟）；不锈钢；
供电方式 内置3.6VDC锂电池（可用两年）；外供24VDC；
输出信号 4～20mA二线制；脉冲0～1000HZ；RS485
防护等级 IP65；IP67
防爆标志 本安型ExiallCT4；隔爆型ExdllCT4
表头显示 累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
连接方式 管道法兰式(DN15-300mm)；插入式（DN150- N6000mm至更大）。
安装要求 可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
特殊连接 螺纹式(DN<50mm)；对夹式(DN<300mm)；在线拆装式；（需特殊连接定货时请说明）

 靶式流量计安装要求

高温型（80度至500度）、常温型（-20度至70度）、低温型（-20至-200度）流量计的安装：

a、常温型、低温型、高温型流量计视不同工况采用水平、垂直或倒置式安装（以出厂校验单为准）；

b、介质工作温度在300度以上时，用户应对流量计壳体采取隔热措施防止热辐射损坏表头(表头工作温度为-30至70度)，同理工作温度-100度以下的介质，也要采取防冻措施；

c、为保证流量计准确计量，要求设置前后直管段；

d、为保证流量计在检查及更换时不影响系统工作，应尽量设置旁通阀（3）及切断阀（1、2）；）

e、因工艺需要可采用垂直安装，被测介质流向可由下至上，也可由上至下，但订购时应向供货方说明；

f、流量计口径与相连的管道口径尺寸尽量相同，以减少流动干扰，造成计量误差；

g、法兰式和夹装式流量计安装时，应注意法兰之间密封垫片内孔尺寸大于流量计和工艺管道通径 6-8mm 及否同轴，以避免因其产生干扰流而影响计量***度；

h、插入式流量计安装时，将短管及法兰焊到管道上时必须确保流体正对着靶片受力面，焊接短管高度在100mm（从管道内壁至法兰密封面的距离）；
i、对于新完工的工艺管道，应***行初步吹扫后再安装流量计；

j、测量管外壁上箭头所指方向为被测介质流向；

k、流量计壳体必须可靠接地，若无接地条件应向厂方说明；

靶式流量计产品特点

◆ 采用***的第三代电容式力传感器，性能可靠，精度、灵敏度高；
◆ 耐脏污，不堵塞，抗振动、电磁干扰，抗杂质能力特强；
◆ 无可动部件，耐脏污，一体式智能显示，安装简便免维护；
◆多种安装连接方式，满足不同管径使用要求；
◆ 压力损失小，仅为标准孔板的1/2△P左右；
◆ 适用介质范围广：能准确测量各种温度下的气体、液体、蒸汽流量，可测二相流；
◆ 可选用多种防腐及耐高低温材质（如哈氏合金，钛等）；
◆ 整机全密封无死角，无任何泄漏点，可耐42MPa高压；
◆ 传感器不与被测介质接触,不存在零部件磨损,使用安全可靠；
◆ 具有多种安装方式供选择，安装简单，费用低；
◆ 具有一体化温度、压力补偿，直接输出质量或标方；
◆ 具有可选小信号切除、非线性修正、滤波时间可选择；
◆ 计量准确，精度可达到0.2~1.5%；
◆ 重复性好，一般为0.05～0.08%，测量快速；
◆ 仪表内设自检程序，故障现象一目了然；
◆ 多种输出形式，能远传各种参数；
◆ 抗震动性强，一定范围内可测脉动流。
