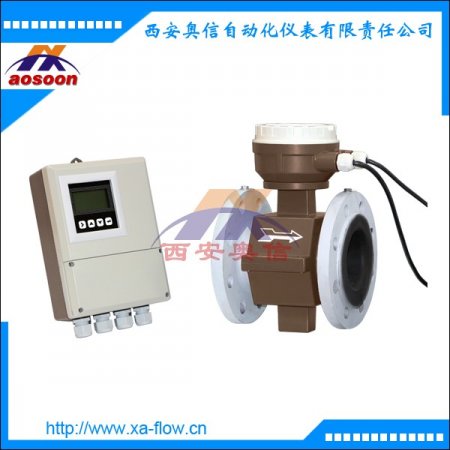

分体式电磁流量计 AXLDE-100-2-1 智能电磁流量计 矿业用水流量计
一、应用领域
 由于电磁流量计有其***的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿冶、给排水、***、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。而电磁流量计按转换器与传感器组装方式分类，有分体式和一体型。分体型电磁流量计是电磁流量计***普遍应用的形式，传感器接入管道，转换器装在仪表室或人们易于接近的传感器附近，相距数十到数百米。为防止外界噪声侵入，信号电缆通常采用双芯屏蔽线。测量电导率较低液体而相聚超过30m时，为防止电缆部分电容造成信号衰减，内层屏蔽也有要求接上与芯线同电位低阻抗源的屏蔽驱动。分体型电磁流量计的转换器可远离现场恶劣环境，电子部件检查、调整和参数设定就比较方便。

二、工作原理
电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B 的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 v 的乘积。电动势 E（流量信号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量，并能输出脉冲，模拟电流等信号，用于流量的控制和调节。分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。

三、主要组成
 分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及***、市政管理，水利建设等领域测量高温、高湿，不便观察的环境。

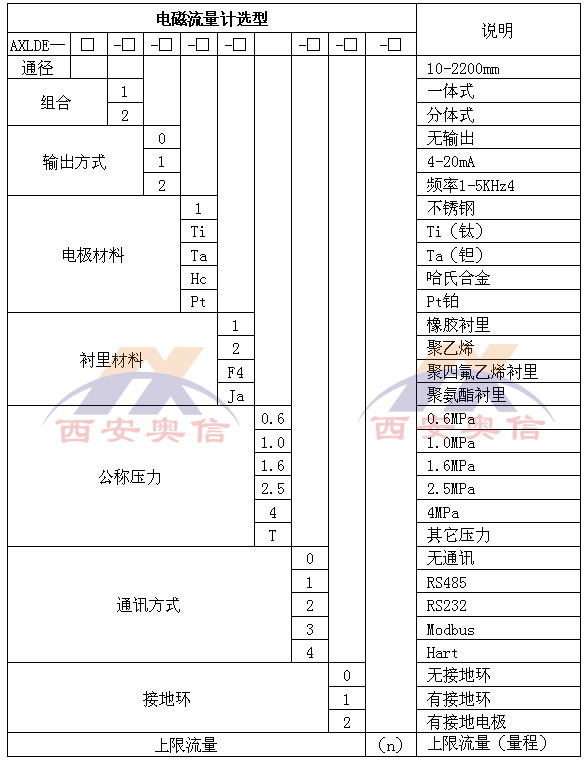

四、电磁流量计选型

五、技术参数
公称口径 DN6-DN2000
电极材质 Mo2Ti,Hc,Hb,Ta,Pt
精度等级 ±0.5%,±1.0%(按口径分)
内衬材料 聚四氟乙烯、氯丁橡胶、聚氨酯橡胶、耐酸橡胶
电极形式 固定式
介质电导率 正常测量不低于5μs/cm
流速范围 0.2～11m/s可选
介质温度 25℃～180℃
额定压力 0.25Mpa-32Mpa
连接法兰 按国标GB9115-88（DIN2051，BS4504）
法兰材质 碳钢、不锈钢
外壳材质 碳钢、不锈钢
输出信号 4-20mA电流、0-1kHz频率、RS485
电缆接口 PG10
防护等级 传感器：IP65、IP67、IP68
防爆等级 Exmdib IIBT4
安装型式 一体型／分体型
电源电压 185VAC-265VAC，18VDC-36VDC
功率 ≤15W
