分体式电磁流量计 AXLDE-2-200 西安电磁流量计
分体式电磁流量计概述

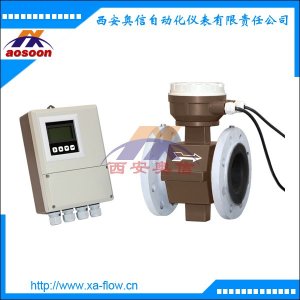

LDE-KM型分体式电磁流量计测量原理是基于法拉第电磁感应定律，由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。分体式电磁流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，分体式电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及***、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。
分体式电磁流量计应用现场选型（购买须知）
1.了解工艺参数
（1）了解被测液体名称（由用户提供）
（2）了解被测液体的***大流量、常用流量、***小流量（由用户提供）
（3）了解工艺管径（由用户提供）
（4）了解介质温度（由用户提供）
（5）了解介质压力（由用户提供）
（6）了解被测流体的电导率（由用户提供）
（7）了解是否有负压情况存在（由用户提供）
2．初步选型
（1） 根据了解到的被测介质的名称和性质，确定是否采用电磁流量计（由业务员确定）
注意：电磁流量计只能测量导电液体流量，而气体、油类和绝大多数有机物液体不在一般导电液体之例
（2）根据了解到的被介质性质，确定电极材料
注意；公司一般提供不锈钢、哈氏、钛和钽等四种电极，选用哪种电极应根据介质性质查相关资料手册
（2）根据了解到的介质温度确定采用橡胶还是四氟内衬（由营销员确定）
注意：橡胶耐温不得超过80C；
四氟耐温150C，瞬间可耐180C；
城市污水一般可采用橡胶内衬和不锈钢电极
（3）根据了解到的介质压力，选择表体法兰规格（由营销员确定）
注意：电磁法兰规格通常为当口径由DN10－250时，法兰额定压力≤1.6Mpa；
当口径由DN250－1000时，法兰额定压力≤1.0Mpa；
当介质实际压力高于上述管径－压力对应范围时，为特殊订货，但***高压力不得超过6.4Mpa
（4）确定介质的电导率
注意：（1）电磁流量计的电导率不得低于5uS/cm
（2）自来水的电导率约为几十到上百个uS/cm，一般锅炉软水（去离子水）导电，纯水（高度蒸馏水）不导电
（3）气体、油和绝大多数有机物液体的电导率远低于5uS/cm，不导电。
3．了解用户要求
（1）了解是组合式就地显示还是分体式远传显示（由用户提供）
注意：当为分体远传显示时请了解***大距离，分离***大距离为100米
（2）了解是否需要其它附加功能（由用户提供）
注意：1、电磁流量计本身带有上下限流量报警、频率和电流输出功能，无须另外特殊订货
2、电磁流量计外壳密封防护等级有IP65和IP68两种，当选择潜水型IP68时属于特殊订货
3、当电磁流量计要和计算机连接时，需增加RS－485通讯口，属于特殊订货
4．选型：通过上述步骤后，可***后确定电磁流量计型号规格。
分体式电磁流量计产品特点
1、分体式电磁流量计适用于导电率大于5цs/cm导电流体的体积流量测量。
2、测量管内无活动及阻流部件、压力损失小
3、分体式电磁流量计具有不同材质的衬里和电极有良好的防腐性能
4、不受介质、密度、粘度、温度、压力和导电率的影响
5、低频矩形波励磁、不易受干扰性、能稳定可靠
6、分体式电磁流量计转换器耗能低、安装简单方便、用户不需调试
7、全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1/8，超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
8、分体式电磁流量计采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
9、分体式电磁流量计采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
10、管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
11、分体式电磁流量计在现场可根据用户实际需要在线修改量程。
12、测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
13、高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
分体式电磁流量计技术参数
1、公称通径（mm）：管道式四氟衬里：DN10～DN1200；管道式橡胶衬里：DN40～DN1200；
2、流动方向：正，反，净流量；
3、量程比：150：1；
4、重复性误差：测量值的±0.1%；
5、精度等级：管道式：0.5级，1.0级；
6、被测介质温度：普通橡胶衬里：－20～＋60℃；高温橡胶衬里：－20～＋90℃；聚四氟乙稀衬里：－30～＋100℃；高温型四氟衬里：－20～＋180℃；
7、额定工作压力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；
8、流速范围：0.1－15m/s；
9、电导率范围：被测流体电导率≥5μs/cm；
10、电流输出：0～10mA：0～1.5kΩ；4～20mA：0～750 kΩ；
11、数字频率输出：输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极***大电流为250mA；
12、供电电源：AC220V、DC24V或3.6V电池；
13、要求直管段长度：上游≥5DN，下游≥2DN；
14、连接方式：流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定；
15、防爆等级：mdIIBT4；
16、防护等级：IP65，特殊订制***高可达IP68；
17、环境温度：－25～＋60℃；
18、相对温度：5%～95%；
19、消耗总功率：小于20W；
分体式电磁流量计选型
1、通径：10-2200（mm）
2、组合：一体型电磁流量计；分体式电磁流量计；
3、电极材料：不锈钢、Ti（钛）、Ta（钽）、哈氏合金、Pt铂、Ni镍；
4、输出方式：无输出、4-20mA/1-5KHz、4-20mA；
5、衬里材料：橡胶，聚四氟乙烯，聚乙烯，聚氨酯橡胶；
6、就地显示：无就地显示、就地显示；
7、通讯方式：无通讯、RS485、RS232、Mobdus、Hart；
8、接地：无接地环，有接地环，有接地电极；
9、上限流量：上限流量（量程）m3/h
分体式电磁流量计衬里的选择
1、衬里材料：氯丁橡胶 Neoprene；
主要性能：耐磨性好，有极好的弹性，高扯断力耐一般低浓度酸碱盐介质的腐蚀，不耐氧化性介质的腐蚀。
适用范围：<80°C，一般水，污水，泥浆，矿浆；
2、衬里材料：聚氨酯橡胶 Polyurethane；
主要性能：有极好的耐磨性能，耐酸碱性能略差。
适用范围：<60°C，中性、强磨损的矿浆，煤浆、泥浆；
3、衬里材料：聚四氟乙烯 PTFE；
主要性能：化学性能***稳定的一种材料，能耐沸腾的盐酸、硫酸、硝酸和王水，浓碱和各种有机溶剂，不耐三氟化氯、高温二氟化氧。
适用范围：<180°C，浓酸、碱等强腐蚀性介质，卫生类介质。
4、衬里材料：F46；
主要性能：化学稳定性、电绝缘性、润滑性、不粘性和不燃性与PTFE相仿，但F46材料强度、耐老化性、耐温性能和低温柔韧性优于PTFE。与金属粘接性能好，耐磨性好于PTFE，具有较好
的抗撕裂性能。
适用范围：<180°C，盐酸、硫酸、王水和强氧化剂等，卫生类介质；
分体式电磁流量计电极材料的选择
1、材质：316L；
耐腐蚀性能：对于硝酸、室温下<5%的硫酸，沸腾的磷酸、碱溶液；在一定压力下的亚硫酸、海水、醋酸等介质有较强的耐腐蚀性。
2、材质：哈氏合金HB；
耐腐蚀性能：耐沸点下一切浓度的盐酸、硫酸、氢氟酸有机酸等非氧化性酸、碱、非氯化性盐酸。
3、材质：哈氏合金HC；
耐腐蚀性能：耐氧化性酸如：硝酸、混酸或铬酸与硫酸的混合物及氧化性盐类、海水。
4、材质：钛；
耐腐蚀性能：能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟硝酸）、有机酸、碱等的腐蚀，不耐较纯的还原性酸（硫酸、盐酸）的腐蚀，但如酸中含有氧化剂（如硝酸和含有Fe、Cu离子的介质）时则腐蚀大为降低。
5、材质：钽；
耐腐蚀性能：具有优良的耐腐蚀性和玻璃很相似，除了氢氟酸、浓硫酸外，几乎能耐一切化学介质（包括沸点的盐酸、硝酸和175°C以下的硫酸）的腐蚀，在碱中不耐腐蚀。
