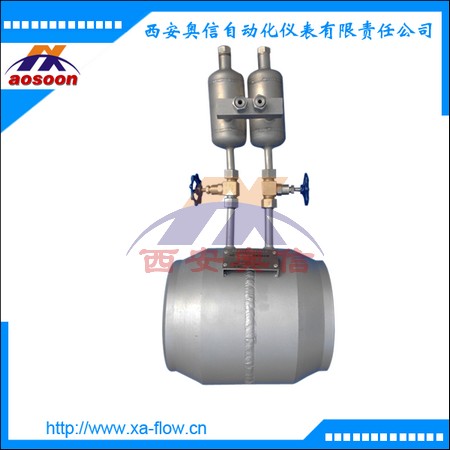

整体焊接式孔板流量计 高温高压流量计 高压孔板流量计

孔板流量计简介

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，节流装置又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。

孔板流量计的分类
1、标准孔板 标准孔板是一类规格***多的标准节流装置，广泛应用于各种流体特别是气体流量测量中，孔板的结构因压力、通径、取压方式的不同而不同。
2、圆缺孔板
取压方式：法兰取压
3、偏心孔板
取压方式：角接取压
4、内藏孔板
这一类孔板是将孔板与测量管做成一体，一般用于小管径（DN≤50mm），所以又称小管径孔板。
5、限流孔板
用于流体输送过程的降压、限流。利用节流件的压力损失的特点，来达到降压、限流的目的。

高温高压孔板流量计

广泛用于蒸汽行业，工业蒸汽作为二次能源，应用十分广泛。对于工业蒸汽的准确计量有***重要的经济意义，也是开展节能功过的重要环节。在石油、化工、轻工、冶金、纺织、食品、医药等各个工业领域都大量存在工业蒸汽的计量问题，尤其是国家实行集中供热方针，迫切要求解决工业蒸汽的大管道、大流量的准确可靠性计量问题。为满足工业生产需要，我厂生产的BTLG孔板系列大口径计量装置，适用用管径规格为DN50 、DN80、DN100、DN150、DN200、DN250、DN300、DN350、DN400、DN450、DN500、DN600。装置测量范围宽，补偿全面，读数准确合理，是目前国内******的流量计，主要适合用于饱和蒸汽、过热蒸汽、压缩空气、混合非易燃易爆气体和热水的工业计量，对上述流体的流量测量、显示、计量及生产过程的在线自动控制等用途均可采用。
孔板流量计安装方法：
安装孔板流量计我们需要在安装前检查节流装置的编号和尺寸是否符合管道安装位置的要求，必须选择匹配的孔板流量计安装在相应的管道上。新装管路系统，需要在管道冲洗和扫线后再进行孔板流量计的安装。孔板流量计的安装方向“+”号应该向着流束，这个问题我们已经说过两次了，就是重申安装方向的重要性。孔板流量计中心应该和管道中心线相重合，同心度误差不得超过0.015（1/β -1）的数值。孔板流量计在管道中安装时应保证其端面与管道轴线垂直、垂直度误差不得超过±1°。安装孔板时，应夹紧孔板用的密封垫片（包括环室与法兰、环室与孔板间）覆盖上，在夹紧，不得突入管道内壁，否则对测量有影响。孔板安装处必须严密，不能有泄漏现象存在，安装工作必须在管道试压前进行。
后段安装的导压管应垂直或倾斜敷设，其倾度不得小于1:12。粘度较高的流体，其倾斜度还应增大。当差压讯号传送距离大于3米时，导压管应分段倾斜，并在各***高点和***低点分别装设集气器和沉降器。为了避免差压讯号传送失真，正负导压管应尽量靠近敷设，严寒地区还应采取防冻措施。可采用电热或蒸气保温，但要防止被测介质过热汽化和在导压管中产生气体造成假差压。
