 孔板流量计简介

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，节流装置又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成广泛应用于气体。蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定。广泛应用于气体、蒸汽和液体的流量测量。具有结构简单，维修方便，性能稳定，使用可靠等特点。

结构特点
▲节省安装构造易于复制，简略、结实，功能不变牢靠，运用刻日长，价钱低价。
▲孔板核算采用国际规范与加工
▲使用局限广，悉数单相流皆可测量，局部混相流亦可使用。
▲规范型节省安装无须实流校准，即可投用。
▲一体型孔板装置更简略，无须引压管，可直接接差压变送器和压力变送器。

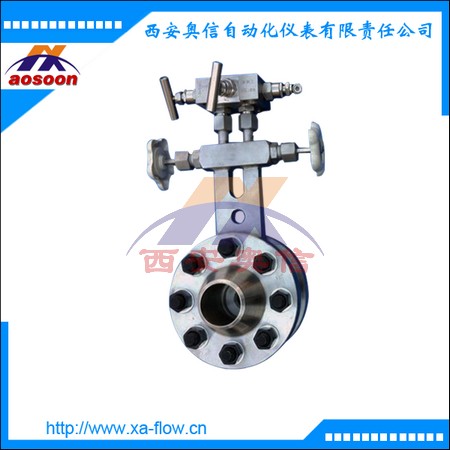

一体化孔板流量计结构
节流装置组成
节流件：标准孔板、标准喷嘴、长径喷嘴、1/4圆孔板、双重孔板、偏心孔板、圆缺孔板、锥形入口孔板等
取压装置：环室、取压法兰、夹持环、导压管等
连接法兰（国家标准、各种标准及其它设计部门的法兰）紧固件。

安装注意事项
▲可水平、垂直或倾斜安装，应保证管内充满液体。
▲节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物。
▲直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。
▲引压管路安装应符合标准规定的规范。
