对夹式平衡流量计 节流装置 西安流量计厂家

平衡流量计的原理

平衡流量计就是一种的差压式流量仪表，只不过在产品的性能与技术方面有所改进，同样的道理也各有优缺点，但是他的工作原理与其他差压式流量计还是一样的，也都是基于密封管道中的能量转换原理：在理想流体的情况下管道中的流量与差压的平方根成正比;用测出差压值根据伯努利方程即可计算出管道中的流量。

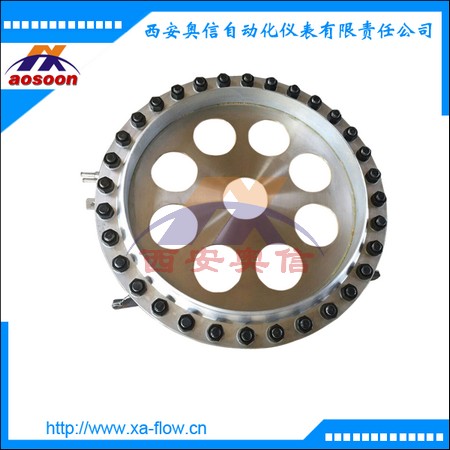

平衡流量传感器是一个多孔的圆盘节流整流器，安装在管道的截面上，每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的，称为函数孔。当流体穿过圆盘的函数孔时，流体将被平衡整流，涡流被***小化，形成近似理想流体，通过取压装置，可获得稳定的差压信号，根据伯努利方程计算出体积流量、质量流量，现在随着工业自动化过程中的一些特殊要求，人们在生产生活方面的要求也在发生着变化，所以，平衡流量计和节流装置也会同时存在于应用现场。

应用范围
可应用于气体、液体、气液两相，液态气体、双向流、脏污介质、浆料的测量。现在常用的平衡流量计，他几乎适用于所有工业现场的流体测量，是流体测量技术的一场革命，目前平衡流量计已经广泛应用到，自动化工程，控制现场，石油石化、冶金冶炼、火力发电、天然气、水处理等行业.
平衡流量计特点

1.测量精度高
由于平衡流量传感器具有多孔结构的特点，能对流场进行平衡，降低涡流、振动和信号噪声，流场稳定性大大的提高，表体采用特制的精密管道和专用取压装置，使***度比传统节流装置提升了5－10倍。
经过实流标定，传感器***度可达±0.3%、±0.5%，适用于贸易计量场合。
几何尺寸检验，传感器***度可达±0.5%、±1.0%，适用于过程控制场合。
平衡流量计加工重复性极高，与传统节流装置一样，在实流标定数据基础上，可以实现几何尺寸检定。
2.直管段要求低
平衡流量传感器能将流场平衡，调整稳定，且压力恢复比传统节流装置快两倍，大大缩短了对直管段的要求。大多数情况下直管段可以小至0.5D~2D，尤其对于特殊或昂贵的管道，采用平衡流量计可以省去大量的直管段。
3.***压力损失低
平衡流量计的对称平衡设计，减少了涡流的形成和紊流摩擦，降低了动能的损失，在同样的工况下，与传统节流装置比较，压力损失较少了***，接近文丘里管，从而节省了相当大的运行成本，值得大量推广。
4.量程比宽
与传统节流装置相比,平衡流量计极大提高了测量量程比.研究结果显示，雷诺数大于50000时，选择合适的孔径参数，平衡流量计无上限，根据工业测量实际应用的需要，常规测量量程比为10：1，选择合适的参数可以做道30：1或更高。
5.重复性和长期的稳定性好
平衡流量传感器能将流场平衡稳定，使重复性大大提高,可达到±0.1%。
平衡流量计多个流通孔分散受力，无锐角磨损，其β值长期保持不变，长期稳定性***好；整个仪表无可动部件，使用寿命比传统节流装置延长了5－10倍。
6.耐脏污不宜堵
多孔对称的平衡设计，减少了紊流剪切力和涡流的形成，从而大大降低了死区的形成，保证脏污介质顺利通过多个孔，减少了流体孔被堵塞的机会。
7.测量范围宽
根据实验结果，我们知道：平衡流量计的性能，使其流速可以从***小到音速，其***小雷诺数可低于200，***大雷诺数大于107；β值可选0.25～0.9。
8.适用范围
平衡流量计工作温度，压力取决于管道和法兰的材质和等级，工作温度***高可达到850℃,42MPa。
适合极低温流体LNG，液空气，液氮，液氧，液氩，液化乙烯，液氢，液氯等，能有效防止气化，测量效果***。
平衡流量计可以测量汽液两相、浆料、甚至固体颗粒测量，还可以测量双向流。
平衡流量计左右完全对称，因此可以十分方便地测量双向流。
技术指标
管径范围：DN15~DN3000
精度：±0.3%、±0.5%、±1%；
直管段要求：0.5D~2D；
***压损：孔板的1/3~1/4；
量程比：10：1，合适的工况数据可以做到更宽；
重复性：0.1%；
Re范围：200~107；
β范围：0.25~0.9；
温度范围：金属管道能承受的温度，***高可达850℃；
压力范围：金属管道能承受的压力，***高可达42MPa；
耐脏污：特殊的设计和计算；
可以测量双向流。
