测量原理
|
电磁
|
|
产品标题
|

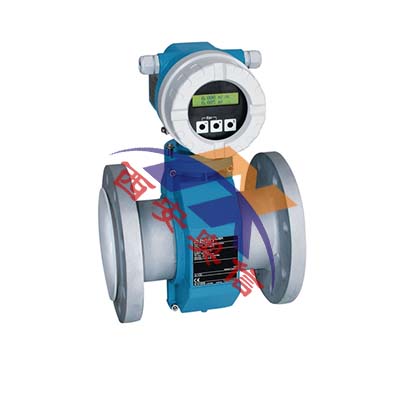

高温型流量计，搭配经济型变送器使用。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
|
|
传感器特点
|
应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：zdDN 600 (24")。所有通用过程连接。
|
|
变送器特点
|
使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
|
|
公称口径范围
|
DN 15...600
|
|
1/2"...24"
|
|
接液部件材质
|
内衬：PTFE
|
|
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、
|
|
钛、双相钢Duplex 1.4462 (UNS S31803)
|
|
测量变量
|
体积流量
|
|
zd测量误差
|
体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)
|
|
测量范围
|
4 dm3...9600 m3/h (0.5...44000 gal/min)
|
|
zd过程压力
|
PN40
|
|
Cl. 300
|
|
JIS 20K
|
|
AS 2129 Table E
|
|
介质温度范围
|
–40...+130 °C (–40...+266 °F)
|
|
环境温度范围
|
–40...+60 °C (–40...+140 °F)
|
|
传感器外壳材质
|
DN 15...300 (½...12")：铝合金AlSi10Mg涂层
|
|
DN 350...600 (14...24")：碳钢，带保护漆涂层
|
|
变送器外壳材质
|
粉末压铸铝
|
|
防护等级
|
标准：IP 67 (Type 4X)，适用变送器和传感器
|
|
可选：IP 68 (Type 6P)，适用分体式传感器
|
|
显示/操作
|
两行显示，按键操作
|
|
通过现场显示单元和调试软件设置
|
|
输出
|
4...20 mA HART（有源）
|
|
脉冲/开关量输出（无源 ）
|
|
输入
|
无
|
|
数字通信
|
HART
|
|
电源
|
11...40 VDC
|
|
85...250 VAC（45...65 Hz）
|
|
20...28 VAC（45...65 Hz）
|
|
防爆认证
|
FM
|
|
CSA
|
|
产品安全性
|
CE认证、C-tick认证、EAC认证
|
|
计量认证和证书
|
在认证标定装置上标定（符合***/IEC 17025标准）
|
|
压力认证和证书
|
PED
|
