测量原理

电磁

产品标题

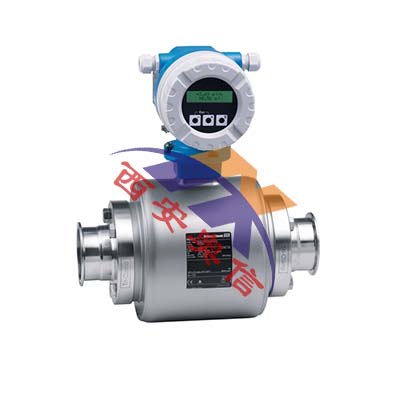

该流量计配备十分经济的变送器，能测量极小流量，适合苛刻的卫生应用场合。

传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。

变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。

公称口径范围

DN 2...150

1/12"...6"

接液部件材质

内衬：PFA

电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂

测量变量

体积流量

zd测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)

测量范围

0.06 dm3...600 m3/h (0.015...2650 gal/min)

zd过程压力

PN 40、Cl. 150、JIS 20 K

介质温度范围

–20...+150 °C (–4...+302 °F)

环境温度范围

–40...+60 °C (–40...+140 °F)

传感器外壳材质

1.4301 (304)，耐腐蚀

变送器外壳材质

粉末压铸铝

防护等级

IP66/67, type 4X

分体式变送器：IP67, type 4X

显示/操作

两行显示，按键操作

通过现场显示单元和调试软件设置

输出

4...20 mA HART（有源）

脉冲/频率/开关量输出（无源 ）

输入

无

数字通信

HART

电源

11...40 VDC

85...250 VAC（45...65 Hz）

20...28 VAC（45...65 Hz）

防爆认证

FM

CSA

产品安全性

CE认证、C-tick认证、EAC认证

计量认证和证书

在认证标定装置上标定（符合***/IEC 17025标准）

压力认证和证书

PED

卫生型认证和证书

3-A、EHEDG、FDA
