测量原理
|
电磁
|
|
产品标题
|

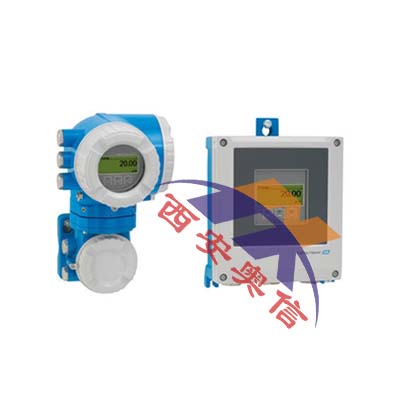

带3路输入/输出的分体式变送器，传感器防腐保护符合EN *** 12944标准。直接埋地安装或长期浸没在水中使用。水和污水行业苛刻应用的专用流量计。
|
|
传感器特点
|
长时间操作安全可靠：坚固耐用的整体焊接型传感器。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。通过国际饮用水认证。防护等级为IP68（Type 6P）。
|
|
变送器特点
|
提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低了复杂性和可变性：用户自定义I/O接口。自校验：Heartbeat Technology（心跳技术）。分体式仪表，***多带3路输入/输出。背光显示，按键操作和WLAN访问。
|
|
公称口径范围
|
DN 25...2000 (1...78")
|
|
接液部件材质
|
内衬：聚氨酯、硬橡胶
|
|
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽
|
|
测量变量
|
体积流量、电导率、质量流量
|
|
zd测量误差
|
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
|
|
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
|
|
测量范围
|
9 dm3/min...110 000 m3/h (2.5 gal/min...700 Mgal/d)
|
|
zd过程压力
|
PN 40、Class 300、20K
|
|
介质温度范围
|
硬橡胶内衬：0...+80 °C (+32...+176 °F)
|
|
聚氨酯内衬：–20...+50 °C (–4...+122 °F)
|
|
环境温度范围
|
碳钢法兰：–10...+60 °C (+14...+140 °F)
|
|
不锈钢法兰：–40...+60 °C (–40...+140 °F)
|
|
传感器外壳材质
|
DN 25...300 (1...12")：铝合金AlSi10Mg涂层
|
|
DN 25...2000 (1...78")：碳钢，带保护漆涂层
|
|
传感器接线盒（标准）：铝合金AlSi10Mg涂层
|
|
1.4409 CF3M316传感器接线盒（可选）：聚碳酸酯
|
|
变送器外壳材质
|
铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯
|
|
防护等级
|
一体式仪表：IP66/67, type 4X
|
|
分体式传感器（标准）：IP66/67, type 4X
|
|
分体式传感器（可选）：IP68, type 6P，带保护漆涂层，符合EN *** 12944 C5‐M/Im1/Im2/Im3防腐认证
|
|
显示/操作
|
四行背光显示，触摸键操作（外部操作）
|
|
通过现场显示单元和调试软件设置
|
|
输出
|
3路输出：
|
|
4...20 mA HART（有源/无源）
|
|
4...20 mA WirelessHART
|
|
4...20 mA（有源/无源）
|
|
脉冲/频率/开关量输出（有源/无源）
|
|
双脉冲输出（有源/无源）
|
|
继电器输出
|
|
输入
|
状态输入
|
|
4...20 mA输入
|
|
数字通信
|
HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA
|
|
电源
|
24 VDC
|
|
100...230 VAC
|
|
100...230 VAC / 24 VDC（非危险区）
|
|
防爆认证
|
ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC
|
|
产品安全性
|
CE认证、C-tick认证、EAC认证
|
|
功能安全性
|
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
|
|
计量认证和证书
|
在认证标定装置上标定（符合***/IEC 17025标准）、NAMUR
|
|
Heartbeat Technology（心跳技术）符合溯源校验要求，符合*** 9001:2008标准章节7.6 a（TüV认证）
|
|
压力认证和证书
|
CRN
|
|
材料证书
|
3.1材料证书
|
|
卫生型认证和证书
|
ACS、KTW/W270、NSF 61、WRAS BS 6920
|
