测量原理
|
电磁
|
|

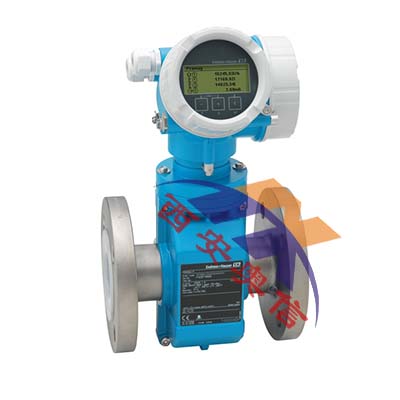

产品标题
|
真正回路供电技术的流量计。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
|
|
传感器特点
|
应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：zdDN 200 (8")。所有通用防爆认证。
|
|
变送器特点
|
仪表接线方便：配备独立接线腔。操作安全：配备带触摸键控制的背光显示单元，无需打开仪表操作。自校验：Heartbeat Technology（心跳技术）。两线制回路供电。双腔室外壳坚固耐用。
|
|
公称口径范围
|
DN 15...200 (½...8")
|
|
接液部件材质
|
内衬：PFA、PTFE
|
|
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂
|
|
测量变量
|
体积流量、质量流量
|
|
zd测量误差
|
体积流量：±0.5 % o.r. ± 2 mm/s (0.08 in/s)
|
|
测量范围
|
4 dm3...1100 m3/h (1...4850 gal/min)
|
|
zd过程压力
|
PN 40、Cl. 300、20K
|
|
介质温度范围
|
硬橡胶内衬：–20...+150 °C (–4...+302 °F)
|
|
聚氨酯内衬：–40...+130 °C (–40...+266 °F)
|
|
环境温度范围
|
碳钢法兰：–10...+60 °C (+14...+140 °F)
|
|
不锈钢法兰：–40...+60 °C (–40...+140 °F)
|
|
传感器外壳材质
|
带铝合金AlSi10Mg涂层
|
|
变送器外壳材质
|
带铝合金AlSi10Mg涂层
|
|
防护等级
|
IP66/67，Type 4X
|
|
显示/操作
|
四行背光显示，触摸键操作（外部操作）
|
|
通过现场显示屏和调试软件设置
|
|
提供分离型显示单元
|
|
输出
|
4‐20 mA HART（无源）
|
|
脉冲/频率/开关量输出（无源）
|
|
输入
|
无
|
|
数字通信
|
HART、PROFIBUS PA、FOUNDATION Fieldbus
|
|
电源
|
18...35 VDC（4...20 mA HART，带或不带脉冲/频率/开关量输出）
|
|
防爆认证
|
ATEX、IECEx、cCSAus、NEPSI、INMETRO、EAC、TIIS
|
|
其他认证和证书
|
|
|
产品安全性
|
CE认证、C-Tick认证
|
|
功能安全性
|
功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用
|
|
计量认证和证书
|
在认证标定装置上执行标定（符合***/IEC 17025标准）
|
|
Heartbeat Technology（心跳技术）符合*** 9001:2008标准章节7.6 a的溯源校验要求（TüV认证）
|
|
压力认证和证书
|
CRN认证、PED认证
|
|
材料证书
|
3.1材料证书
|
