测量原理
|
电磁
|
|
产品标题
|

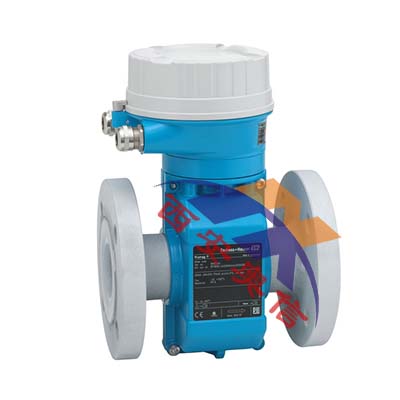

高温型流量计，搭配超紧凑型一体式变送器。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
|
|
传感器特点
|
应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。zd公称口径： DN 600 (24")。所有通用防爆认证。
|
|
变送器特点
|
变送器所需安装空间小：***小空间内实现所有功能。省时的现场操作，无需安装其他软件和硬件：内置网页服务器。自校验：Heartbeat Technology（心跳技术）。坚固耐用的超紧凑型一体式变送器外壳。
|
|
公称口径范围
|
DN 15...600 (½...24")
|
|
接液部件材质
|
内衬：PFA、PTFE
|
|
电极：1.4435 (316L)、Alloy C22, 2.4602 (UNS N06022)合金、钽、铂、钛
|
|
双相钢Duplex 1.4462 (UNS S31803)
|
|
测量变量
|
体积流量、温度、电导率、质量流量、校正体积流量、校正电导率
|
|
zd测量误差
|
体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
|
|
体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)
|
|
测量范围
|
4 dm3...9600 m3/h (1...44 000 gal/min)
|
|
zd过程压力
|
PN 40、Cl. 300、20K
|
|
介质温度范围
|
PFA内衬：–20...+150 °C (–4...+302 °F)
|
|
高温型PFA内衬：–20...+180 °C (–4...+356 °F)
|
|
PTFE内衬：–40...+130 °C (–40...+266 °F)
|
|
环境温度范围
|
碳钢法兰：–10...+60 °C (+14...+140 °F)
|
|
不锈钢法兰：–40...+60 °C (–40...+140 °F)
|
|
传感器外壳材质
|
DN 15...300 (½...12")：铝合金AlSi10Mg涂层
|
|
DN 350...600 (14...24")：碳钢，带保护漆涂层
|
|
变送器外壳材质
|
铝合金AlSi10Mg涂层
|
|
防护等级
|
IP66/67，Type 4X (外壳)
|
|
显示/操作
|
四行背光显示（无现场操作）
|
|
通过网页服务器和调试软件设置
|
|
输出
|
4...20 mA HART（有源）
|
|
脉冲/频率/开关量输出（无源）
|
|
输入
|
无
|
|
数字通信
|
HART、PROFIBUS DP、Modbus RS485、EtherNet/IP、PROFINET
|
|
电源
|
20...30 VDC
|
|
防爆认证
|
ATEX、IECEx、cCSAus、INMETRO
|
|
其他认证和证书
|
|
|
产品安全性
|
CE认证、C-Tick认证
|
|
计量认证和证书
|
在认证标定装置上执行标定（符合***/IEC 17025标准）
|
|
Heartbeat Technology（心跳技术）符合*** 9001:2008标准章节7.6 a的溯源校验要求（TüV认证）
|
|
船级认证和证书
|
ABS、BV、LR
|
|
压力认证和证书
|
PED、CRN
|
|
材料证书
|
3.1材料证书
|
|
卫生型认证和证书
|
饮用水认证：ACS、NSF 61
|
