进口电磁流量计安装示意图

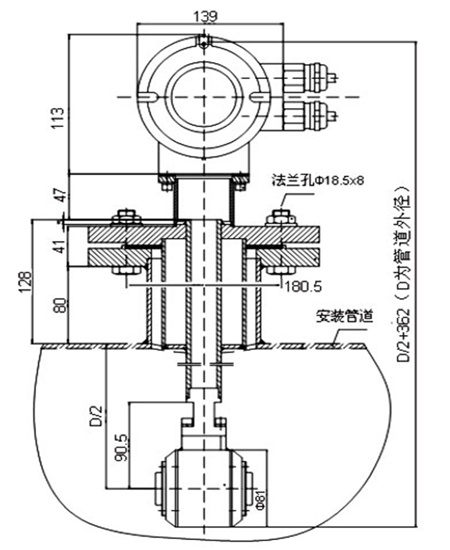

　一、安装示意图：

二、安装步骤：
1、开孔：在管道正上方开一圆孔，孔径与连接短管为准，要求圆孔四周边缘光洁，无毛刺和气割瘤疤等等。 　　
2、焊接短管，保证短管轴线和管道轴线垂直。 　　
3、将电磁流量计插入管道。 　　
4、将电磁流量计的标向杆调到与流量方向一致，和管道平行，用扳手拧紧螺帽。 　　
5、标准品的安装法兰尺寸为DN100 PN1.6MPa。
在安装过程中，要根据自身的需求进行适当的调整，上述方法只是仅供参考。
