■简述
螺旋转子流量计是引进技术制造的***新一代容积式流量计，由于它采用一对特殊齿形的螺旋转子，因此它具有无脉动，噪音极低，高精度，高可靠性，流量大，环境适应性强等显著特点。它广泛应用于石油化工、治金、电子、码头等部门的商业贸易计量和工程管理控制。
螺旋转子流量计与QF、GF发信器配套使用，输出电脉中信号，供远程积算指示或控制。 |
■相关标准
执行产品标准：JB/T9242-1999《容积式流量计通用技术条件》；
Q/JD2004-2004《液体容积式流量计》。
计量器具生产许可证：皖制01000018号。
远传显示现场防爆等级：ExiaIICT5。
法兰标准：GB/T9113.1-2000。
■技术参数
精度：0.5（0.2）
压力：1.6MPa、2.5MPa、4.0MPa
温度：-20～60℃、60～110℃、110～200℃
公称通径：DN25～DN250（300）
主要部件材质:本体 ZG25
转子 HT250
轴承、石墨轴承 |
| |
 |

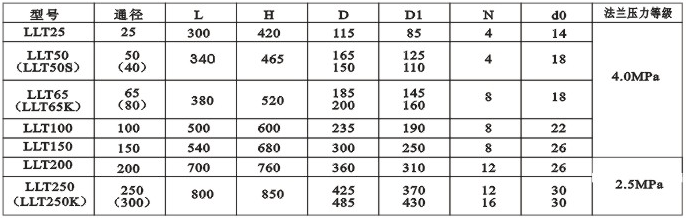

| ■外形图及安装尺寸 |
外形图
 |
 |
| 注：S为缩口，K为扩口 |
| ■计量工作原理 |
 |
| ■流量范围（m3/h） 精度±0.5% |
 |
| 注：0.2级表流量范围另行商订。 S为缩口，K为扩口。 |

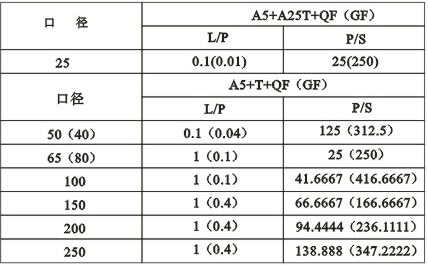

| ■脉冲发信器与螺旋转子流量计配合发信参数表 |
■螺旋转子流量计误差和压力损失曲线（0.5级） |
 |
 |
注：1. L：升 P：脉肿 S：秒
2. L/P表示每个脉冲当量 ；P/S表示***大流量时的脉冲频率（HZ） |
| ■产品标记 |
 |
|
