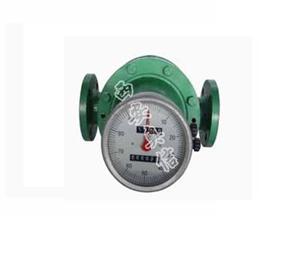

椭圆齿轮流量计LC-10      柴油流量计        油品流量计

详细电询：029-86691828-802 QQ:2737175544网址：www.xaaxyb.com

    椭圆齿轮流量计是容积式流量计的一种，用于精密的连续或间断的测量管道中液体的流量或瞬时流量．它特别适合于重油、聚乙烯醇、树脂等粘度较高介质的流量测量。

工作原理

流量计是由计量箱和装在计量箱内的一对椭圆齿轮，与上下盖板构成一个密封的初月形空腔（由于齿轮的转动，所以不是***密封的）作为一次排量的计算单位。当被测液体经管道进入流量计时，由于进出口处产生的压力差推动一对齿轮连续旋转，不断地把经初月形空腔计量后的液体输送到出口处，椭圆齿轮的转数与每次排量四倍的乘积即为被测液体流量的总量。流量计主要是由壳体、计数器、椭圆齿轮和联轴器（分磁性联轴器和轴向联轴器）等组成。

◆产品特点：
LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量
LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
LC-B型 广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量
◆技术数据及选型
1、主要构件材料及公称压力
2、 准确度等级0.5级，0.2级（一般在-10℃~+60℃）
3、 使用介质温度：LC-A、LC-E：（-20℃~+100℃）LC-Q：（-20℃~+60℃）LC-A、LC-E在高温调整下，再加高温散热筒可达200℃
4、 远传显示现场防爆等级：ExiaⅡCT5,dⅡBT4
分类：
普通铸铁型（A）、铸钢型（E）、不锈钢型（B）­­­­
