LC-A25椭圆齿轮流量计广州LC-A25柴油流量计
一.概述
LC-A25柴油流量计测量液体流量的精密仪表。系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。椭圆齿轮流量计可选用机械显示表头和电子显示表头两种计数机构，显示表头具有显示累积流量、瞬时流量及回零功能，可实现现场显示和远传控制。对于不同的测量介质(酸、碱、有机液、油品、食品等），流量计可以选用不同的材料（铸钢、不锈钢和316）制造，适用于化工、石油、医药、电力、冶金和食品等工业部门的流量计量工作。带发讯功能的流量计能与本公司的流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。
二.产品特点：
1、测量精度较高：0.2级与0.5级；
2、机构简单、坚固、运行可靠；
3、特别适合于测量粘度较高的介质，而且对被测量液体粘度的变
化不敏感；
4、安装容易。流量计前后不需直管段，即使流量计靠近阀门、弯
管、缩管、扩大管，也无需加装直管段。
5、LC-A型铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐
蚀液体介质的计量
6、LC-E型铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量
7、LC-B型广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机
化合物等的计量
8、为了防止流量计的齿轮被杂质卡死，在流量计的上游必须安装
过滤器
9、防爆等级：ExiaIICT6
四.技术数据与流量范围
普通铸铁型（A）、铸钢型（E）、不锈钢型（B）
LC-A15椭圆齿轮流量计广州LC-A20柴油流量计
|
型 号
|
LC-A铸铁
|
LC-E铸钢
|
LC-B不锈钢
|
|
公称压力Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
|
被测液体粘度
|
2 ~200 Mpa.s
|
|
被测液体温度
|
-20℃～+100℃
|
|
流 量 范 围 m3/h
|
|
精度等级
公称口径（mm）
|
0.5%
|
0.2%
|
0.5%
|
0.2%
|
0.5%
|
0.2%
|
|
10
|
0.04～0.4
|
0.1～0.4
|
0.04～0.4
|
0.1～0.4
|
0.1～0.5
|
0.1～0.5
|
|
15
|
0.25～1.5
|
0.3～1.5
|
0.25～1.5
|
0.3～1.5
|
0.3～1.5
|
0.3～1.5
|
|
20
|
0.5～3
|
0.6～3
|
0.5～3
|
0.6～3
|
0.6～3
|
0.6～3
|
|
25
|
1～6
|
1.2～6
|
1～6
|
1.2～6
|
1.2～6
|
1.2～6
|
|
40
|
2.5～15
|
3～15
|
2.5～15
|
3～15
|
3～15
|
3～15
|
|
50
|
4～24
|
4.8～24
|
4～24
|
4.8～24
|
4.8～24
|
4.8～24
|
|
65
|
5～40
|
8～40
|
5～40
|
8～40
|
8～40
|
8～40
|
|
80
|
10～60
|
12～60
|
10～60
|
12～60
|
12～60
|
12～60
|
|
100
|
16～100
|
20～100
|
16～100
|
20～100
|
20～100
|
20～100
|
|
150
|
32～190
|
38～190
|
32～190
|
38～190
|
38～190
|
38～190
|
|
200
|
34～340
|
68～340
|
34～340
|
68～340
|
68～340
|
68～340
|
LC-A25柴油流量计广州LC-A25椭圆齿轮流量计
柴油流量计技术参数
|
型号
|
DC-LC-A铸铁
|
DC-LC-E铸钢
|
DC-LC-B不锈钢
|
|
公称压力
Mpa
|
1.0 1.6
|
2.5 4.0 6.4
|
1.0 1.6
|
|
被测液体粘度
|
2~200mPa.s
|
|
被测液体温度
|
-20℃~+100℃
|
|
流 量 范 围 m?h
|
|
型号
精度等级
|
DC-LC-A铸铁
|
DC-LC-E铸钢
|
DC-LC-B不锈钢
|
|
公称口(DNmm)
|
0.5
|
0.2
|
0.5
|
0.2
|
0.5
|
0.2
|
|
10
|
0.04~0.4
|
0.1~0.4
|
0.04~0.4
|
0.1~0.4
|
0.1~0.5
|
0.1~0.5
|
|
15
|
0.25~1.5
|
0.3~1.5
|
0.25~1.5
|
0.3~1.5
|
0.3~1.5
|
0.3~1.5
|
|
20
|
0.5~3
|
0.6~3
|
0.5~3
|
0.6~3
|
0.6~3
|
0.6~3
|
|
25
|
1~6
|
1.2~6
|
1~6
|
1.2~6
|
1.2~6
|
1.2~6
|
|
40
|
2.5~15
|
3~15
|
2.5~15
|
3~15
|
3~15
|
3~15
|
|
50
|
4~24
|
4.8~24
|
4~24
|
4.8~24
|
4.8~24
|
4.8~24
|
|
65
|
5~40
|
8~40
|
5~40
|
8~40
|
8~40
|
8~40
|
|
80
|
10~60
|
12~60
|
10~60
|
12~60
|
12~60
|
12~60
|
|
100
|
16~100
|
20~100
|
16~100
|
20~100
|
20~100
|
20~100
|
|
150
|
32~190
|
38~190
|
32~190
|
38~190
|
38~190
|
38~190
|
|
200
|
34~340
|
68~340
|
34~340
|
68~340
|
68~340
|
68~340
|
|
| 柴油流量计是用来测量液体流量的精密仪表。流量计可以选用不同的材料（铸钢、不锈钢和316）制造，能与本公司的流量积算仪等仪表配套，便于集中检测，输出标准信号，作自动控制和数据处理等用，并可直接与计算机联网。 |
DC-LC-A型 铸铁椭圆齿轮流量计，广泛用于各种油品及对铸铁不腐蚀液体介质的计量；
DC-LC-E型 铸钢椭圆齿轮流量计，用于高压、低腐蚀性介质的计量；
DC-LC-B型 不锈钢椭圆齿轮流量计，广泛用于有较强腐蚀性液体介质，如酸、碱、盐及有机化合物等的计量。

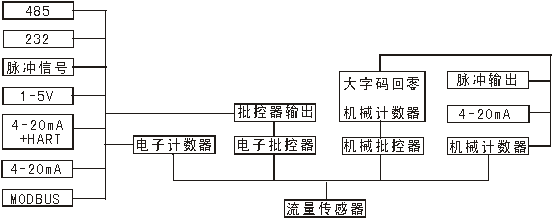

工作示意图
柴油流量计安装注意事项
-
安装使用前应核实流量计的规格、量程、工作压力、温度和湿度，当测量腐蚀介质时，应注意流量计的材质是否满足要求。
-
在连续使用的生产线上安装流量计时，要注意设置旁路管线和阀门，以便于清扫和检修。
-
安装前应彻底清洗管道，并在流量计前安装过滤器，防止杂物进入流量计。被测液体含有气体时，应安装空气分离器。
-
应注意必须把流量计的椭圆齿轮轴安成水平位置，即表盘与地平面垂直。调节流量和启动、关闭流量的阀门应分别安装在流量计的进、出口端。
-
流量计壳体上箭头指向应与被测液体流动方向一致。
-
连续流程的管道，安装流量计的水平管道应装有旁路阀，以便定时清洗和检修。在垂直管道上的流量计应装在旁路管道中，以防止杂物落入仪表内。
|
|
