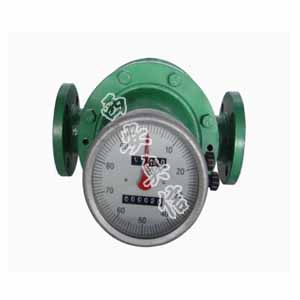

柴油椭圆齿轮流量计 机械流量计
柴油椭圆齿轮流量计的结构及工作原理
1、结构
LC系列柴油椭圆齿轮流量计由流量变送器和计数机构组成，变送器与计数机构之间加装散热器，则构成高温型流量计。
1、计数器；2发信器；3、精度调节器（DN50以上使用）；4、密封联轴器；5、前盖；6、盖板；7、椭圆齿轮；8、壳体；9、后盖。
柴油椭圆齿轮流量计结构图
2、原理
测量部分主要由两个相互啮合的椭圆齿轮及其外壳(计量室)所构成，椭圆齿轮在被测介质的压差△p=pl-p2的作用下，产生作用力矩使其转动。在(a)所示位置时，由于P1>P2，在P1和P2的作用下所产生的合力矩使轮A产生顺时针方向转动，把轮A和壳体间的半月形容积内的介质排至出口，并带动轮B作逆时针方向转动，这时A为主动轮，B为从动轮，在(b)上所示为中间位置，A和B均为主动轮；而在（c）上所示位置，P1和P2作用在A轮上的合力矩为零，作用在B轮上的合力矩使B轮作逆时针方向转动，并把已吸入半月形容积内的介质排至出口，这时B为主动轮，A为从动轮，与(a)上所示情况刚好相反。如此往复循环，轮A和轮B互相交替地由一个带动另一个转动，将被测介质以半月形容积为单位一次一次地由进口排至出口。显然，图上(a)、(b)、(c)所示，仅仅表示椭圆齿轮转动了1/4周的情况，而其所排出的被测介质为一个半月形容积。所以，椭圆齿轮每转一周所排比的被测介质量为半月形容积的4倍，则通过齿轮流量计的体积流量Q为：Q=4nυ0
式中：n——椭圆齿轮的旋转频率(转/秒)；υ0——半月形部分的容积(贝)．
这样，在齿轮流量计的半月形容积υ0一定的条件下，只要测出椭圆齿轮的旋转速度n，便可知道被测介质的流量。
柴油椭圆齿轮流量计的主要技术参数
表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
测量介质：液体、各种油品
口径规格：10---200
流量测量范围：0.04-340 m3/h
测量精度：0.5级 0.2级
被测介质温度：-20℃-100℃ ，***高+200℃
工作压力：1.6MPa 2.5MPa 6.4MPa
输出信号：脉冲、4--20mA、RS485
通讯类型：RS485
电源：DC12V ---DC24V
安装方式：法兰连接、螺纹连接
防爆等级：ExiaIIBT4
防护等级：IP65
