1．传感器选型表

LUGB/E 系列涡街流量仪表选型表

2.传感器的公称通径编号对照表

涡街流量计型谱说明

LU 涡街流量仪表

G 传感器

检测方式

B 压电式传感器

E 电容式传感器

连接方式

1 仅对满管型法兰连接型

2 仅对满管型法兰卡装型

3 仅对插入型简易插入型

4 仅对插入型球阀插入型

测量介质

2 液体

3 气体

4 蒸汽

使用环境

P 普通型

B 防爆型

输出信号

1 脉冲输出

2 4～20mA 电流输出，液晶显示

3 RS-485 通讯

4 电池供电，不带温度、压力补偿

5 温压补偿一体，4～20mA 电流输出型

6 温压补偿一体，电池供电型

选型说明

例如： LUGE2405-P2 满管型电容式涡街流量仪表，法兰卡装型连接，介质为蒸汽

仪表通径为DN50,普通4～20mA 电流信号输出

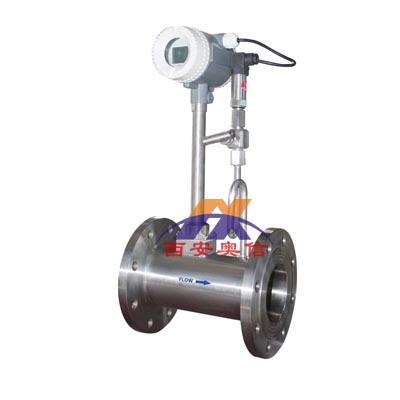

温压补偿蒸汽涡街流量计特点

一、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。

二、安装简单，维护十分方便。

三、检测传感器不直接接触被测介质，性能稳定，寿命长。

四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。

五、测量范围宽，量程比可达1：10。

六、压力损失较小，运行费用低，更具节能意义。

在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。

应用范围广，蒸汽、气体、液体的流量均可测量。
