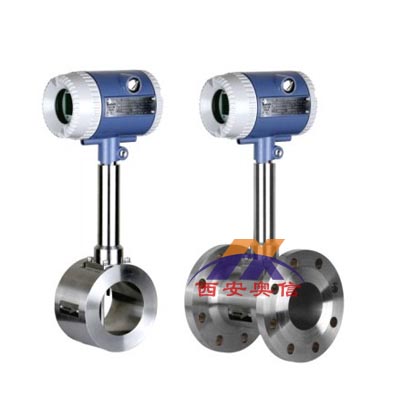

简介

涡街流量计也称之为旋涡流量计或卡门涡街流量计。综合吸收发达国家***技术和总结多年研究生产经验的基础上进行精心设计的产品，实现了产品智能化、标准化、系列化、通用化、生产模具化、确保产品质量的美观性。该产品具有电路***、功耗微低、量程比宽、结构简单、阻力损失小、坚固耐用、用途广、使用寿命长、工作稳定、便于安装调试等特点。

LUGB型涡街流量传感器应用内径范围为25-300mm（满管式），KTLUI型插入式涡街流量传感器应用内径范围为350-1200mm(插入式),满管式测量液体精度为1%，测量蒸汽和气体精度为1.5%，插入式测量液体精度为2%，测量蒸汽和气体精度为2.5%，被测介质温度为-20~150℃、-40~250℃、+100~350℃（仅管式），输出信号为三线制电压脉冲，三线制4-20mA、二线制4-20mA。
原理
在流体中设置三角柱型旋涡发生体，则从旋涡发生体两侧交替地产生有规则的旋涡，这种旋涡称为卡门旋涡，旋涡列在旋涡发生体下游非对称地排列。涡街流量计是根据卡门涡街原理(Kármán Vortex Street)测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。并可作为流量变送器应用于自动化控制系统中。

主要技术指标
公称通径(mm) 25，40，50，65，80，100，125，150，200，250，300，(300～1000 插入式)
公称压力(MPa) DN25-DN200 4.0(>4.0 协议供货)，DN250-DN300 1.6(>1.6 协议供货)
介质温度(℃) 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450 （协议订货）
本体材料 1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度 压电式:0.2g 电容式:1.0～2.0g
***度 ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度 1：6～1：30
供电电压 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V 电池
输出信号 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数 符合 JB/T9249 标准 Cd≤2.4
防爆标志 本安型：ExdⅡia CT2-T5 隔爆型：ExdⅡCT2-T5
防护等级 普通型 IP65 潜水型 IP68
环境条件 温度-20℃～55℃，相对湿度 5%～90%，大气压力 86～106kPa
适用介质 气体、液体、蒸汽
传输距离 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
