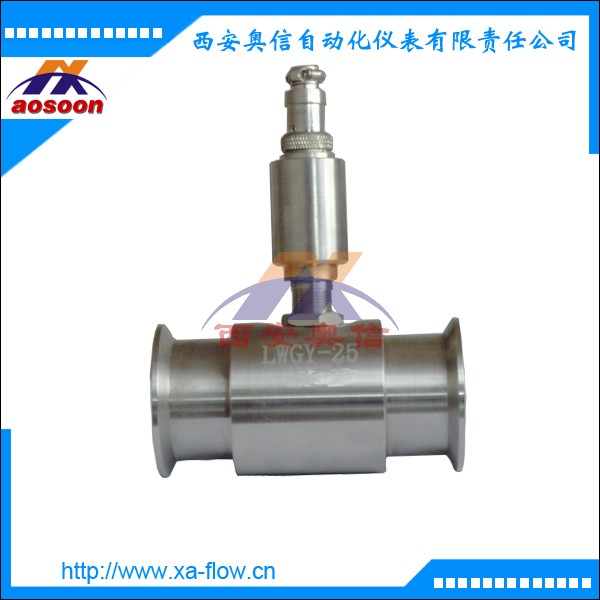

卫生级涡轮传感器AXLWGY-25 涡轮传感器 医药涡轮传感器

一、工作原理
当被测流体流过涡轮传感器时，在流体作用下，叶轮受力旋转，其转速与管道平均流速成正比，叶轮的转动周期地改变磁电转换器的磁阻值。检测线圈中的磁通随之发生周期性变化，产生周期性的感应电势，即电脉冲信号，经放大器放大后，送至显示仪表显示。
二、应用场合
卫生级涡轮传感器是一种可广泛应用于制药、食品、饮料等行业的高精度涡轮流量计，作为计量、配料、控制、成品灌装等用途的流量计量仪表。该涡轮流量计外壳是用不锈钢（316L）制成，机芯部分使用特种材质，具有良好的防腐蚀、防锈能力。整表结构突破传统工艺，卫生型涡轮流量计整体采用国外***结构优化设计，大大提高了涡轮流量计的***度和重复性。
三、产品特点
1. 高***度，一般可达±1%R、±0.5%R，高精度型可达±0.2%R；
2. 重复性好， 短期重复性可达0.05%~0.2%,正是由于具有良好的重复性， 如经常校准或在线校准可得到极高的***度，在贸易结算中是优先选用的涡轮流量计；
3. 输出脉冲频率信号，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强；
4. 可获得很高的频率信号（3~4kHz） ，信号分辨力强；
5. 范围度宽，中大口径可达 1:20，小口径为 1:10；
6. 结构紧凑轻巧，安装维护方便，流通能力大；
7. 适用高压测量，仪表表体上不必开孔，易制成高压型仪表；
8. 专用型传感器类型多，可根据用户特殊需要设计为各类专用型传感器，例如低温型、双向型、井下型、混砂专用型等；
9. 可制成插入型，适用于大口径测量，压力损失小，价格低，可不断流取出，安装维护方便。
四、基本参数与技术性能
仪表口径及连接方式：4、6、10、15、20、25、32、40采用螺纹连接
（15、20、25、32、40）50、65、80、100、125、150、200采用法兰连接
精度等级：±0.5%R
量程比：1:10；1:15；1:20
仪表材质：304不锈钢、316（L）不锈钢等
被测介质温度（℃）：-20～+120℃
环境条件：温度－10～+55℃，相对湿度5%～90%，大气压力86～106KPa
输出信号：4-20mADC电流信号（LWGY-□C型）
供电电源：LWGY-B型：自带锂电池供电（可连续使用3年）；LWGY-C型：+24VDC
信号传输线：2×0.3（二线制）
传输距离：≤1000m
信号线接口:内螺纹M20×1.5（LWGY-□C型）
防爆等级:ExdIIBT6
防护等级:IP65

五、选型参数
