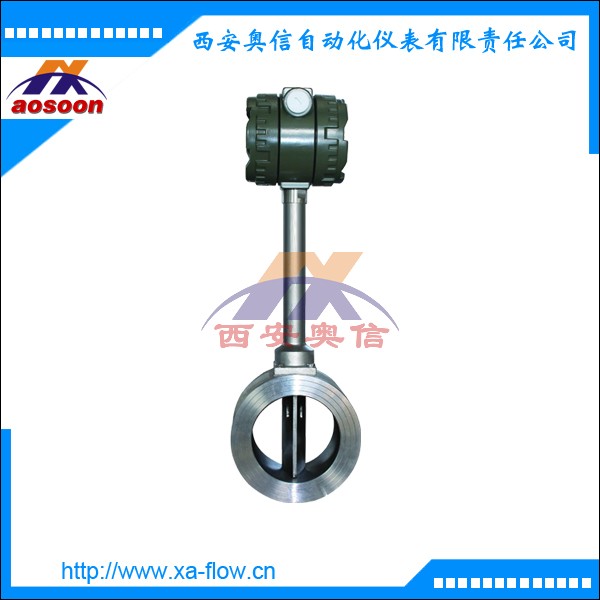

脉冲输出涡街流量计 涡街流量计AXLUGB-2410-P1蒸汽流量计

 涡街流量计原理

   涡街流量计是根据卡门（Karman）涡街原理研究生产的，主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器,可靠性高，可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机等数字系统配套使用，是一种比较***、理想的测量仪器。
涡街流量计技术指标
◆测量介质： 气体、液体、蒸汽
◆连接方式：法兰卡装式、法兰式、插入式涡街流量计
◆口径规格 法兰卡装式口径选择 25,32,50,80,100
◆法兰连接式口径选择 100,150,200
◆流量测量范围 正常测量流速范围 雷诺数1.5×104～4×106；气体5～50m/s; 液体0.5～7m/s
◆测量精度 1.0级 1.5级
◆被测介质温度:常温–25℃～100℃，高温–25℃～150℃ -25℃～250℃
◆输出信号 脉冲电压输出信号 高电平8～10V 低电平0.7～1.3V
◆脉冲占空比约50%,传输距离为100m
◆脉冲电流远传信号 4～20 mA,传输距离为1000m
◆仪表使用环境 温度:-25℃～+55℃ 湿度:5～90% RH50℃
◆材质 不锈钢, 铝合金
◆电源 DC24V或锂电池3.6V
◆防爆等级 本安型iaIIbT3-T6，防护等级 IP65
涡街流量计特点
一、结构简单而牢固，无可动部件，可靠性高，长期运行十分可靠。
二、安装简单，维护十分方便。
三、检测传感器不直接接触被测介质，性能稳定，寿命长。
四、输出是与流量成正比的脉冲信号，无零点漂移，精度高。
五、测量范围宽，量程比可达1：10。
六、压力损失较小，运行费用低，更具节能意义。
在一定的雷诺数范围内,输出信号频率不受流体物理性质和组份变化的影响，仪表系数仅与旋涡发生体的形状和尺寸有关，测量流体体积流量时无需补偿，调换配件后一般无需重新标定仪表系数。
应用范围广，蒸汽、气体、液体的流量均可测量。

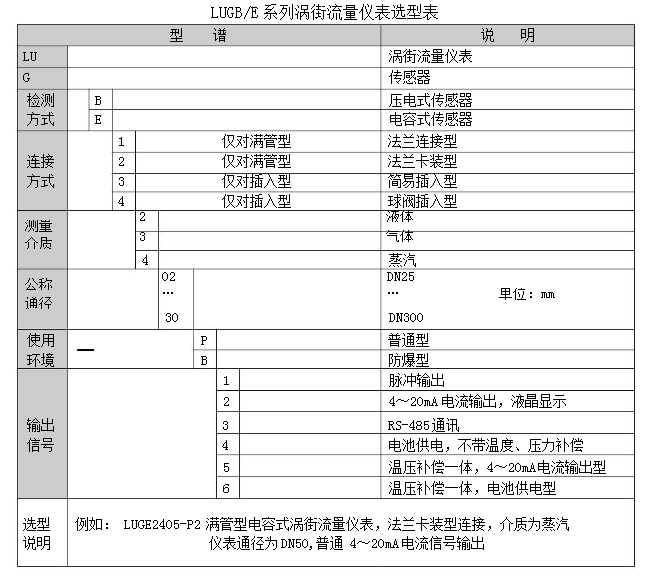

涡街流量计选型参数
