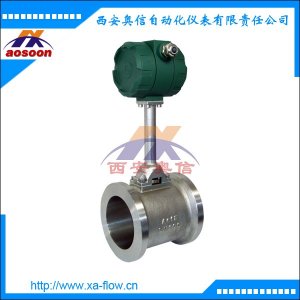

锅炉蒸汽流量计产品概述
锅炉蒸汽流量计（涡街流量计）主要用于工业管道流体介质 的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力 损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表常数能长期稳定。插入式 仪表在管道的插入口安装，球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传 感器，可靠性高，可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机 等数字系统配套使用，是一种比较***、理想的流量仪表。
锅炉蒸汽流量计采用***的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了***的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单***量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
锅炉蒸汽流量计具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
锅炉蒸汽流量计主要技术指标
公称通径(mm):25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa):DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃):压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料:1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度:压电式:0.2g 电容式:1.0～2.0g
***度:±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度:1：6～1：30
供电电压:传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号:方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数:符合JB/T9249标准　Cd≤2.4
防爆标志:本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级:普通型IP65 潜水型 IP68
环境条件:温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质:气体、液体、蒸汽
传输距离:三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
锅炉蒸汽流量计仪表口径的确定和安装设计
仪表选型是仪表应用中***重用的工作,仪表选型的正确与否将直接影响到仪表是否能够正常运行.因此用户和设计单位在选用本公司产品时,请仔细阅读本节资料,认真核对流体的工艺参数并随时可与我公司的销售或技术支持部门联系，以确保选型正确。
一．适用流量范围和仪表口径的确定
仪表口径的选择，根据流量范围来确定。不同口径涡街流量仪表的测量范围是不一样的。即使同一口径流量表，用于不同介质时，它的测量范围也是不一样的。实际可测的流量范围需要通过计算确定。
(一)参比条件下空气及水的流量范围，见表（二），参比条件如下：
1．气体：常温常压空气，t=20℃，P=0.1MPa（绝压），ρ=1.205 kg/m3，υ=15×10-6 m2/s。
2．液体：常温水，t=20℃，ρ=998.2kg/m3，υ=1.006×10-6m2/s。
（二）确定流量范围和仪表口径的基本步骤：
1．明确以下工作参数。
（1）被测介质的名称、组份
（2）工作状态的***小、常用、***大流量
（3）介质的***低、常用、***高压力和温度
（4）工作状态下介质的粘度
2．锅炉蒸汽流量计仪表测量的是介质的工作状态体积流量，因此应先根据工艺参数求出介质的工作状态体积流量。
3．仪表下限流量的确定。涡街流量仪表的上限适用流量一般可不计算，涡街流量仪表口径的选择主要是对流量下限的计算。下限流量的计算应该满足两个条件：***小雷诺数不应低于界限雷诺数（Re=2×104）；对于应力式涡街流量仪表在下限流量时产生的旋涡强度应大于传感器旋涡强度的允许值（旋涡强度与升力ρv2 成比例关系）。
4．仪表上限流量以表(二)中的上限流量为准.气体的上限流速应该小于70m/s,液体的上限流速应该小于7m/s
5．当用户测量的介质为蒸汽时，常采用的计量单位是质量流量，即：t/h或Kg/h。由于蒸汽（过热蒸汽和饱和蒸汽）在不同温度和压力下的密度是不同的。
6．涡街流量计不适合测量高粘度液体。当计算出的可测流量下限不满足设计工艺要求时，应该考虑选用其它类型流量计。
7．通过计算如果有两种口径都可满足要求，为了提高测量效果、降低造价，应选用口径较小的表。应该注意的是，尽可能使常用量处在流量范围上限的1/2～2/3.
锅炉蒸汽流量计订货须知
一．尊敬的用户，当您要选用本公司产品时，请仔细阅读选型样本，并做好以下工作：
1．认真核对被测介质的工况条件：温度、压力、管径等工艺参数。
2．认真核对被测介质的使用流量范围，特别是***小流量值以***终确定使用仪表的口径及配管参数。
3．确定仪表的安装地点，保证直管段，并为仪表的安装维护创造好的环境条件。
