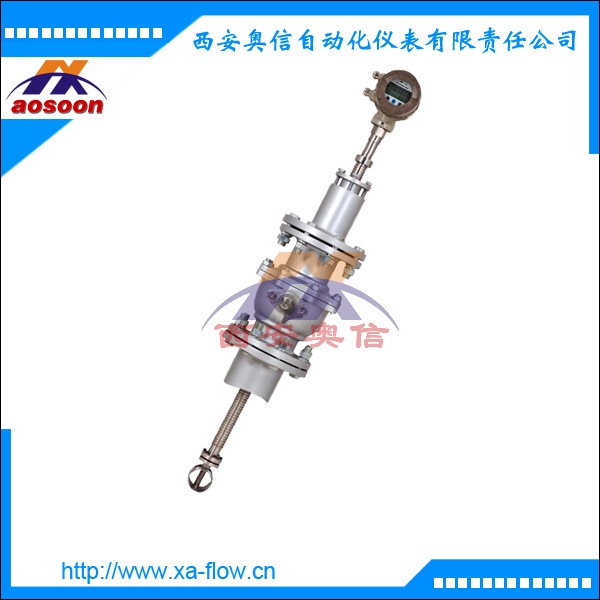

插入式蒸汽流量计概述

插入式蒸汽流量计是采用压电应力式传感器，性能可靠性高，可在-20℃～+250℃的流体温度范围内工作。工作压力损失较小，量程范围宽，对空气测量量程比可达30比1，插入式蒸汽流量计测量技术成熟的产品。具备了模拟标准信号、数字脉冲信号输出，可以与计算机等数字系统配套使用，是一种比较***、理想的测量仪器。
插入式蒸汽流量计广泛用于工业管道介质流体的流量测量，如气体、液体、蒸气等多种介质，精度高，在测量流体体积流量时不受流体密度、压力、温度、粘度等参数的影响，可靠性高，维护量小，能长期稳定。
插入式蒸汽流量计产品优势
1、不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
2、安全防爆，适用于恶劣环境。
3、无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
4、插入式蒸汽流量计采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
5、电流输出均为电隔离型，具有良好的共模干扰抑制能力。
6、同时显示流量值与累计流量值，不必轮流切换。
7、插入式蒸汽流量计采用抗振探头，有效消除外界振动影响。
8、电路采用表面贴装工艺，结构紧凑，可靠性高。
9、插入式蒸汽流量计采用分体式信号转换器，电缆***长10米。
10、量程比宽达20:1。
11、整体结构设计合理，动态测量范围宽，压力损失小。
12、分体式插入式蒸汽流量计采用不锈钢材质，可适用于腐蚀性（如硫酸流量计）介质的测量。
13、现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
插入式蒸汽流量计主要技术指标
公称通径(mm) 25，40，50，65，80，100，125，150，200，250，300，(300～1000插入式)
公称压力(MPa) DN25-DN200 4.0(>4.0协议供货)，DN250-DN300 1.6(>1.6协议供货)
介质温度(℃) 压电式：-40～260，-40～320；电容式： -40～300, -40～400，-40～450（协议订货）
本体材料 1Cr18Ni9Ti，(其它材料协议供货)
允许振动加速度 压电式:0.2g 电容式:1.0～2.0g
***度 ±1%R，±1.5%R，±1FS；插入式：±2.5%R，±2.5%FS
范围度 1：6～1：30
供电电压 传感器：+12V DC，+24V DC；变送器：+12V DC ，+24V DC；电池供电型：3.6V电池
输出信号 方波脉冲(不包括电池供电型)：高电平≥5V，低电平≤1V；电流：4～20mA
压力损失系数 符合JB/T9249标准　Cd≤2.4
防爆标志 本安型：ExdⅡia CT2-CT5隔爆型：ExdⅡCT2-CT5
防护等级 普通型IP65 潜水型 IP68
环境条件 温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa
适用介质 气体、液体、蒸汽
传输距离 三线制脉冲输出型：≤300m，两线制标准电流输出型 (4～20mA)：负载电阻≤750Ω
插入式蒸汽流量计的配线设计
一. 输出频率信号的三线制涡街流量仪表配线设计
输出频率信号的三线制流量传感器采用DC24V或DC12V电源供电，一般通过三芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。传感器端子接线见图
插入式蒸汽流量计脉冲信号输出图
二.输出标准4~20mA电流信号的两线制涡街流量仪表配线设计
输出标准4~20mA电流信号的两线制变送器采用DC24V电源供电，一般通过两芯屏蔽电缆线(RWP3×0.5mm)与显示仪表或计算机相连，屏蔽层应可靠地接到放大器壳的接地螺丝上。屏蔽电缆线的选择应适合现场环境要求，另外屏蔽电缆线要与其它强功率电力线分离，不能平行走线。变送器端子接线见图
插入式蒸汽流量计标准4-20mA电流信号输出图
三．带RS-485通讯接口功能的涡街流量仪表配线设计
带RS-485通讯功能的涡街流量仪表采用DC24V电源供电，与其它设备之间采用四线制传输方式。仪表端子接线见图
插入式蒸汽流量计RS485通讯信号输出图
四．防暴型涡街流量仪表配线设计
LUGB/E三线制脉冲输出型涡街流量仪表与LB978齐纳安全栅相连、LUGB/E两线制标准4~20mA电流输出型涡街流量仪表与LB987S齐纳安全栅相连可构成本质安全型防爆系统，产品防爆标志为Ex ia Ⅱ CT2-T5。
（1）防爆型传感器和变送器安装于危险场所，安全栅、显示仪表、供电电源，计算机等关联设备必须安装在安***所。
（2）传感器和变送器应有可靠接地，防爆地线不得与强电系统保护接地共用。
