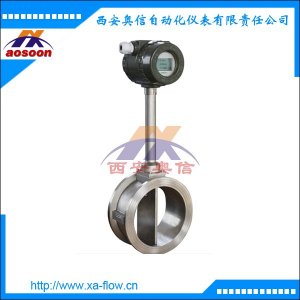

压缩空气流量计产品概述
压缩空气流量计（涡街流量计）主要用于工业管道流体介质 的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力 损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表常数能长期稳定。插入式 仪表在管道的插入口安装，球阀则可进行不断流装卸。以便在脏污介质中运行时定期清洗和维修。本仪表采用压电应力式传 感器，可靠性高，可在-20℃至+250℃的工作温度范围内工作。有模拟标准信号，也有数字脉冲信号输出，容易与计算机 等数字系统配套使用，是一种比较***、理想的流量仪表。
压缩空气流量计采用***的差动技术，配合隔离、屏蔽、滤波等措施，克服了同类产品抗震性差、小信号数据紊乱等问题，并采用了***的传感器封装技术和防护措施，保证了产品的可靠性。产品有基本型和复合型两种型式，基本型测量单***量信号；复合型可同时实现温度、压力、流量的测量。每种型式都有整体、分体结构，以适应不同的安装环境。
压缩空气流量计具有量程比宽，精度高，安装维护方便和介质适应性广等一系列优点。可广泛应用于石油、化工、冶金、机械、食品、造纸，以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。
压缩空气流量计产品特点
▲不受温度、压力的影响，同时不易堵，不易卡，不易结垢，耐高温、高压。
▲安全防爆，适用于恶劣环境。
▲无可动部件、无空洞缝隙设计，产品无磨损、耐脏污，无需机械维修，使用寿命长。
▲采用微功耗高新技术，电池供电的现场显示型流量计，可不断电运行两年以上。
▲稳压补偿一体化设计。
▲电流输出均为电隔离型，具有良好的共模干扰抑制能力。
▲同时显示流量值与累计流量值，不必轮流切换。
▲采用抗振探头，有效消除外界振动影响。
▲电路采用表面贴装工艺，结构紧凑，可靠性高。
▲采用分体式信号转换器，电缆***长10米。
▲量程比宽达20:1。
▲整体结构设计合理，动态测量范围宽，压力损失小。
▲分体式涡街流量计采用不锈钢材质，可适用于腐蚀性介质的测量。
▲现场液晶显示，脉冲、4-20mA输出或485通讯，可与工业自动化系统连接。
压缩空气流量计产品应用：煤气流量计广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体（氧气、氮气、氢气、天然气、煤气等） 、水和液体（如：水、汽油、酒精、苯类等）的计量和控制.
压缩空气流量计主要技术参数
●测量介质：液体、气体、饱和蒸汽、过热蒸汽
●公称口径：DN10 — DN500
●介质温度：－40℃ — +150℃；-40℃ — +280℃；－40℃ — +350℃；-40℃ — +420（只限产品）
●压力等级：LUGB法兰卡装型，PN2.5MPa（***）；大于PN2.5MPa协商供货
法兰连接型，PN1.6MPa（***）；大于PN1.6MPa协商供货
●法兰标准：LUGB法兰卡装型，厂家提供专用法兰
法兰连接型，GB/T9119—2000（用户可提供其他法兰标准）
●精度等级：1.5级、1.0级（***）、0.5级、0.2级（需协议供货)
●可测流速范围：液体，0.4 m/s —10 m/s
气体、蒸汽，4m/s — 70 m/s
●放大器选择：普通脉冲输出型(12—24VDC)
普通两线制4—20mA输出型(24VDC)
压缩空气流量计选择配置
本公司生产的气体流量计可以测量锅炉饱和蒸汽、电厂过热蒸汽、热水、液体、导热油等物质。显示部分为******的液晶中文显示，3.6V电池与DC24V双供电，可显示瞬时流量、累计流量、温度、压力、密度、频率，所有数据清晰可见！配套法兰、螺栓、垫片都给您配齐！
1、蒸汽：
1）若是管道内蒸汽的温度和压力时刻在变化，忽高忽低，不稳定且温度不超过180°时，建议加单独温度补偿或者单独压力补偿，两种补偿任选其一，来实时检测温度或压力，从而不间断补偿密度，以实现测量的***度！适用于以成本核算、节能减耗的企业。
2）若是管道内蒸汽的温度和压力时刻在变化，忽高忽低，不稳定且用于贸易计量时，请务必选择同时温度和压力传感器补偿，以此避免贸易纠纷，成本核算更加***！
3）若是您现场温度和压力是恒定的，可选择现场显示电池供电或者220V供电远传显示，无需温度或者压力补偿。适用于自己内部使用，对精度要求不高的企业。
2、空气：
1）压缩空气，一定温度和压力同时补偿。两者缺一不可！
3、液体
1）对于测量的物质为自来水、纯净水、汽油、柴油、导热油（需用高温探头）等液体直接选择普通配置现场显示电池供电即可。
4、沼气
1）沼气的压力一般都在5KPa-10KPa左右，不需要温度压力补偿，可以选择普通现场显示减少成本。若是压力超过20KPa，建议加温度和压力补偿。
压缩空气流量计信号换算与接线方式
电压脉冲换算成累积流量，（累计流量值）Qs=N/K，
K是流量系数（出厂都已经给定），N是一段时间内的总脉冲数。
1）可由二次仪表（流量积算仪、PLC等）将脉冲频率f进行积算，得到一段时间内的总个数。
2）直接一段采集脉冲个数，得到总数。
脉冲输出接线方式
电流信号换算成瞬时流量（4-20mA接线方式）
485通讯接线
压缩空气流量计安装距离的选择
压缩空气流量仪表对安装点的上下游直管段有一定要求（前10后5）不然会影响介质在管道中的流场硬性仪表的测量精度。仪表的上下游直管段要求如下：
注：1、仪表选型一定根据流量，切不可根据管道直径，需变径时必须变径。
2、仪表安装时气体就高不就低，液体就低不就高。
3、根据涡街流量传感器安装可旋转180°方向，水平管道安装倾斜45°，或根据管道情况任意选定方向，便于接线盒维修。
