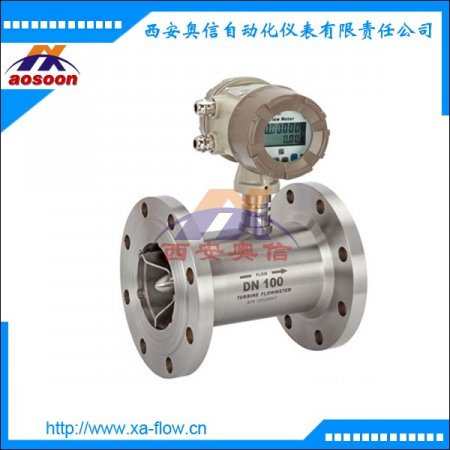

带信号输出涡轮流量计 带显示液体涡轮流量计 AXLWGYC-65
工作原理
流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由***磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电
脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;
式中：
f——脉冲频率[Hz]；
k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位
Q——流体的瞬时流量（工作状态下）[m3/h]；
3600——换算系数。
每台传感器的仪表系数由制造厂填写在检定证书中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。
型号和规格代码表
|
型号
|
规格代号
|
说明
|
|
LW ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄
|
涡轮式流量仪表
|
| |
G ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄
|
流量计
|
| |
Y ┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄
|
液体
|
|
-公称通径
|
-0.5
|
0.5mm（管螺纹G1/4"）
|
|
-1
|
1mm（管螺纹G1/4"）
|
|
-2 ┄┄┄┄┄┄┄┄┄┄┄┄
-3 ------------------------------------
|
2mm（管螺纹G1/4"）
3mm（管螺纹G1/4"）
4mm（管螺纹G1/4"）
6mm（管螺纹G3/8"、夹持型、法兰型、快卸型）
10mm（管螺纹G1/2"、夹持型、法兰型、快卸型）
12mm（管螺纹G1"；、夹持型、法兰型、快卸型）
15mm（管螺纹G1"、夹持型、法兰型、快卸型）
20mm（管螺纹G1"、夹持型、法兰型、快卸型）
25mm（管螺纹G1 1/4"、夹持型、法兰型、快卸型）
32mm（管螺纹G1 1/2"、夹持型或法兰型、快卸型）
40mm（法兰型、快卸型）
50mm（法兰型、快卸型）
65 mm（法兰型、快卸型）
80mm（法兰型、快卸型）
100mm（法兰型、快卸型）
150mm（法兰型）
200mm（法兰型）
250mm（法兰型）
300mm（法兰型）
|
|
-4 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-6 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-10 ┄┄┄┄┄┄┄┄┄┄┄┄
-12 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-15 ┄┄┄┄┄┄┄┄┄┄┄┄
-20 ---------------------------------
|
|
-25 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-32 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-40 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-50 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-65 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-80 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-100 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-150 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-200 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-250 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
-300 ┄┄┄┄┄┄┄┄┄┄┄┄
|
|
组合型
|
M
|
当流量计与转换器构成一体时标志
|
|
流量计结构代号
|
A ┄┄┄┄┄┄┄┄┄┄┄
B ┄┄┄┄┄┄┄┄┄┄┄
C ┄┄┄┄┄┄┄┄┄┄┄
|
普通型
耐磨型
防腐蚀型
|
|
精度等级
|
A ┄┄┄┄┄┄┄┄┄┄
B ┄┄┄┄┄┄┄┄┄┄
C ┄┄┄┄┄┄┄┄┄┄
|
基本误差限±1.0%
基本误差限±0.5%
基本误差限±0.2%
|
|
连接方式*
|
G ┄┄┄┄┄┄
R ┄┄┄┄┄┄
F ┄┄┄┄┄┄
J ┄┄┄┄┄┄
K ┄┄┄┄┄┄┄
|
非螺纹密封的管螺纹型
用螺纹密封的管螺纹型
法兰连接型
夹持型
快卸连接
|
|
公称压力
|
S1 ┄┄┄┄┄┄
S2 ┄┄┄┄┄┄
S3 ┄┄┄┄┄┄
S4 ┄┄┄┄┄┄
S5 ┄┄┄┄┄┄
S6 ┄┄┄┄┄┄
S7 ┄┄┄┄┄┄
|
PN1.6Mpa
PN2.5Mpa
PN4.0Mpa
PN6.3Mpa
PN16Mpa（通径≤50mm）
PN25Mpa（通径≤50mm）
PN32Mpa（通径≤50mm）
|
|
防爆要求
|
/NE ┄┄
/EX ┄┄
|
不防爆
防爆等级
|
|
选用项
|
/□
|
例：HT、LT、UQ、AC、AG 、SX
|
需要注意的事项
1、安装涡轮流量计前，管道要清扫。被测介质不洁净时，要加过滤器。否则涡轮、轴承易被卡住，测不出流量来。
2、拆装流量计时，对磁感应部分不能碰撞。
3、投运前***行仪表系数的设定。仔细检查，确定仪表接线无误，接地良好，方可送电。
4、安装涡轮流量计时，前后管道法兰要水平，否则管道应力对流量计影响很大。
具有测量精度高，反应速度快，测量范围广，价格低廉，安装方便等优点，被广泛应用于化工生产中。 涡轮流量计的保养,流量为零时，流量显示不为零，显示值不稳 a、传输线屏蔽接地不良，外界电磁场的干扰 b、检查接地，排除干扰 c、管道振动，引起叶轮抖动 d、加固管线或在流量计前后加装支架
|
