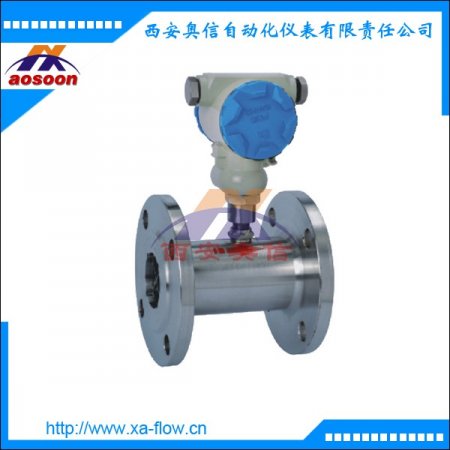

气体涡轮流量计LWQ-40概述：
气体涡轮流量计LWQ-40是吸取了国内外流量仪表***技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。
基本参数：
|
型号规格
|
公称通径（mm）
|
流量范围（m3/h）
|
工作压力（MPa）
|
安装形式
|
|
LWQ-40
|
40 （1.5"）
|
3-60
|
4.0
|
法兰（螺纹）
|
|
LWQ-50
|
50 （2"）
|
5-100
|
4.0
|
法兰
|
|
LWQ-80
|
80 （3"）
|
10-240
|
1.6
|
法兰
|
|
LWQ-100
|
100（4"）
|
12-360
|
1.6
|
法兰
|
|
LWQ-150
|
150（6"）
|
25-1000
|
1.6
|
法兰
|
|
LWQ-200
|
200（8"）
|
50-2500
|
1.6
|
法兰
|
■ 精度等级：1.0级、1.5级
■使用条件：
■环境温度：-30℃～+60℃；
■大气压力：86KPa～106KPa；
■介质温度：-30℃～+80℃；
■ 相对湿度：5%～95%
■电气性能指标：(表2)
|
型号规格
|
显示、输出方式
|
供电电源
|
|
LWQ
|
电压脉冲低电平≤1V，高电平≥5V，三线制
|
外电源DC12V-24V
|
|
LWQ－A
|
(4～20)mA标准模拟信号线性对应于(0～Qmax)m3/h标准体积流量, 两线制
|
外电源DC24V
|
|
LWQ－B
|
具有多点精度修正，同时显示瞬时流量和累计流量双排液晶显示，方法如下：
Q XXXX 四位瞬时流量（m3/h）
XXXXXXXX 八位累计流量（m3）
注：累计流量自00.000000开始计数，自动扩大显示精度，***大记至999999.99。累计流量值可清零，仪表系数、累计流量值掉电十年不丢。
|
3.2V10AH锂电池供电
|
|
LWQ－C
|
在LWQ-B（现场显示型）基础上加装4－20mADC电流输出
|
外电源DC24V
|
|
LWQ－D
|
在LWQ-B（现场显示型）加装温度、压力传感器，对不同状况流量进行自动补偿修正运算。可同时查询温度、压力、电池电量等数值。可输出高频、低频电压脉冲信号以及4-20mADC两线制电流信号。
|
3.2V10AH锂电池或外电源DC24V
|
■型号说明(表3)
|
型 号
|
说 明
|
|
LWQ
|
□
|
□
|
□
|
|
|
仪表类型
|
无
|
|
|
基本型，脉冲输出
|
|
|
|
|
A
|
电流输出型
|
|
B
|
现场显示型
|
|
C
|
显示输出型（现场显示 + 电流输出）
|
|
D
|
温压补偿型
|
|
仪表口径
|
40
|
40 mm
|
|
50
|
50 mm
|
|
80
|
80 mm
|
|
100
|
100mm
|
|
150
|
150 mm
|
|
200
|
200 mm
|
|
传感器材质
|
无
|
基本材质，***铝合金。（***高耐压：1.0MPa）
|
|
S
|
不锈钢材质。（高压防腐型）
|
例如，型号为：LWQ－C－50S的气体涡轮流量计，表示：仪表口径为50mm，显示、输出方式为现场显示加电流输出，传感器材质为不锈钢的高压气体涡轮流量计。
|
