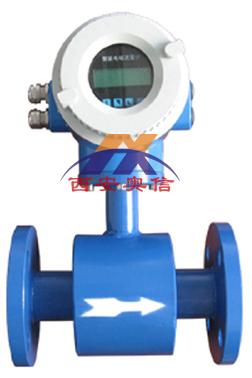

电磁流量计
应用领域
由于电磁流量计有其***的优点，因此被广泛用于化工化纤、食品、造纸、制糖、矿
冶、给排水、***、水利水工、钢铁、石油、制药等工业领域中，用来测量各种酸、碱、盐溶液、泥浆、矿浆、纸浆、煤水浆、玉米浆、纤维浆、粮浆、石灰乳、污水、冷却原水、给排水、盐水、双氧水、啤酒、麦汁、各种饮料、黑液、绿液等导电液体介质的体积流量。
工作原理
电流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非
导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。励磁线圈由双方波脉冲励磁时，将在与测量管轴线垂直的方向上产生一磁通量密度为B 的工作磁场。此时，如果具有一定电导率的流体流经测量管。将切割磁力线感应出电动势E。电动势 E 正比于磁通量密度 B，测量管内径 d 与平均流速 v 的乘积。电动势 E（流量信
号）由电极检出并通过电缆送至转换器。转化器将流量信号放大处理后，可显示流体流量并能输出脉冲，模拟电流等信号，用于流量的控制和调节。
电磁流量计选型编码
AXLDE- - - - - -通径 转换型式 电极材料 内衬材料 压力 上限
流量 m3/h
（am） 1、一体 1、不锈钢 1、橡胶 0.6
2、分体 2、哈氏合金 2、聚乙烯 1.0
3、钛 F4 、聚四氟 1.6
4、钽 乙烯 4.0
测量对象
测量管、电极、励磁线圈、铁芯与磁轭壳体。用来测量自来水、钢铁、石油、化工、电力、工业、水利等部门的导电流体流量，亦可测量酸、碱、盐等腐蚀性导电液体。 |
