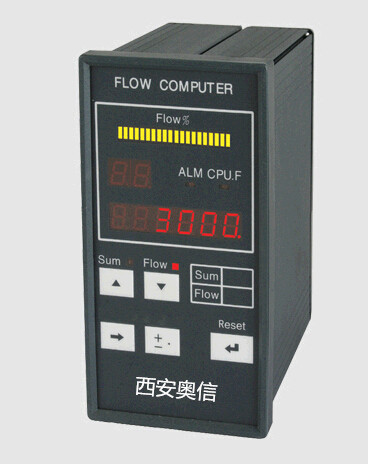

FC3000型智能流量积算仪 流量积算仪FC3000
特 点
流量输入通道可接受频率信号和多种模拟信号。
可提供变送器+24V DC、+12V DC电源(带短路保护)，以简化系统、节省投资。
仪表时钟和定时自动抄表功能为计量管理带来方便。
丰富的自诊断功能使仪表更易使用和维护。
密码设定可防止未经授权的人员改变已设定的数据。
仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。
特殊设计的WDT电路、上电复位电路和断电数据保护电路，确保仪表通电运行正常，断电后数据不丢失。断电数据保护不用后备电池，保护时间10年。
（9段）折线法校正功能，能对传感器、变送器的非线性误差进行自动校正。
能与上位计算机进行数据通讯，组成能源计量网络系统。
掉电记录功能，具有一定的防作弊作用。
无纸记录功能，确保数据安全。可供计算机抄录和人工调阅。
主要技术数据
结构型式：
盘装式（A型、B型）； 墙挂式（C型）
测定流量输入信号
模拟流量信号 (AI)：
4 ~ 20mA DC或0 ~ 10mA DC，键盘设定选择。
提供 +24V DC外供电源，用于二线制4 ~ 20 mA DC变送器供电。 • 频率流量信号(f)：
波形：矩形、正弦、三角波形。
幅值：低电平0 ~ 2V，高电平3 ~ 24V (可 根据用户要求)。
频率：1 ~ 10,000 Hz。 输入电阻：10kΩ。
提供 +24V DC和12V DC独立外供电源，用于频率式流量传感器供电，频率流量信号输入与主机隔离。
• 上述外供电源，负载能力均为100mA，都用自复保险丝进行短路保护。
流量再发送模拟输出信号(与主机隔离) • 4 ~ 20mA DC或0 ~ 10mA DC，键盘设定选择。
• 负载电阻：0 ~ 600Ω (4 ~ 20mA DC时)
0 ~ 1200Ω (0 ~ 10mA DC时)
• 数据更新周期：≤ 0.5 s。
基本误差限
频率信号输入：读数值的±0.1％
电压电流输入：满量程的±0.1％
电流输出： 满量程的±0.1％
显示能力
• 6位LED显示。测量时显示累积流量、瞬时流量； 设定时显示设定数据值。显示瞬时流量时，小数 点位数由设定数据决定。
• 副数据项目显示：2位LED。
• 瞬时流量模拟显示：20段LED排管显示，每一 段表示5% FS。
通讯
• 通讯接口：EIA RS-485或RS-232串行接口 (光电隔离)
• 通讯速率：可选(9600、4800、2400、1200波特)
• 传输介质：双绞线
掉电记录容量
60次掉电事件。
无纸记录数据容量
海量存储器中能记录每组3条子记录的19200组数据。
断电数据保护时间：10年
电源：
220V 50Hz±5％
功耗：15W
正常工作条件：
• 环境温度 0 ~ 50℃ • 相对湿度 ≤90%
重量
盘装式：2kg 墙挂式：6kg
|
