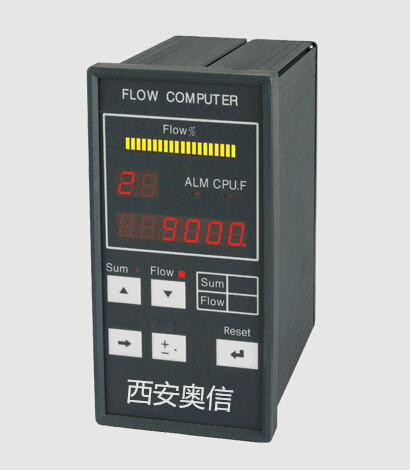

FC***型双路流量积算仪            双路流量积算仪                  FC***型智能双路流量积算仪

 FC***型双路流量积算仪对两路同类型流量信号进行处理、指示和积算。

两路流量信号的满度值、流量系数和积算速率可分别设定。

流量输入通道可接受频率信号和模拟信号。

可提供变送器+24V DC 电源（带短路保护），以简化系统、节省投资。

仪表时钟和定时自动抄表功能为计量管理带来方便

丰富的自诊断功能使仪表更易使用和维护。

密码设定可防止未经授权的人员改变已设定的数据。

仪表内部不设任何电位器、编码开关等可调器件，从而提高仪表的耐振性、稳定性和可靠性。

特殊设计的WDT 电路、上电复位电路和断电数据保护电路确保仪表通电运行正常，断电数据不丢失。断电数据保护不用后备电池，保护时间10 年。

能与上位计算机进行数据通讯，组成能源计量网络系统

测定流量输入信号

模拟流量信号 ( AI1 和AI2 )：

4 ~ 20mA DC 或0 ~ 10mA DC，键盘设定选择。

提供 +24V DC 外供电源，用于二线制4 ~20mA DC 变送器供电。

频率流量信号( f1 和f2 )：

波形：矩形、正弦、三角波形。

幅值：低电平0 ~ 2V，高电平3~ 24V ( 可根据用户要求 )。

频率：1 ~ 10,000 Hz。

输入电阻： 10kΩ。

提供 +24V DC 和12V DC 独立外供电源，用于频率式流量传感器供电。频率流量信号输入与主机隔离。

上述外供电源，负载能力均为100mA，都用自复保险丝进行短路保护。

基本误差限

频率信号输入：±0.1％ R

电压电流输入：±0.2％ FS

显示能力

6 位LED 显示。测量时显示累积流量、瞬时流量；

设定时显示设定数据值。显示瞬时流量时，小数点位数由设定数据决定。

副数据项目显示：2 位LED。

瞬时流量模拟显示：20 段LED 排管显示，每一段表示5% FS。

通讯：RS 485 或RS 232

通讯速率：9600 波特率

断电数据保护时间：10 年

电源：220V ， 50Hz±5％

功耗：15W

正常工作条件：

环境温度：0 ~ 50℃

相对湿度：≤90%

重量

盘装式：2kg

墙挂式：8kg
