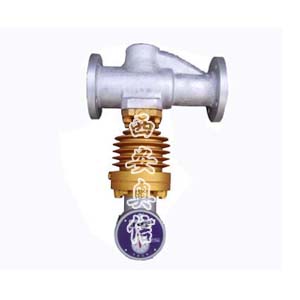

旋翼式蒸汽流量计LFX 西安旋翼式蒸汽流量计LFX
■概述
LFX型分流旋翼式蒸汽流量计主要用来计量工业生产过程中饱和蒸汽和微过热蒸汽（过热度不超过20℃）流量，它能现场直接显示蒸汽实际质量的累积量，也能实现远传累积显示，在管道蒸汽压力变动时通过简便调整压力装置即可保证准确计量，其测量范围广、精度高、寿命长、结构简单、工作可靠、操作方便等优点，适用于能源计量。
■特点
1、 字轮式累积指示，直接读数
2、 可输出开关信号，实现远传显示
3、 有压力调节装置，在管道蒸汽压力变动时可手动调整。
■工作原理与结构
流量计是通过节流元件产生压差和分流，从而使翼轮轴旋转，由于两部分蒸汽流量之间的比例关系基本为常量，通过对翼轮轴旋转的计数，实现对蒸汽的计量。
|
 |
 |
|
●压力损失
蒸汽流量计的压力损失与流量的关系详见下图
|
●蒸汽流量计额定流量表
a. LFX型 单位：kg/h |
|
 |
|
*注:1、流量范围为额定流量表中所列数值 30%-150%
2、为了使用精度良好，***宜使用额定流量的
50%-***
3、表中压力值为表压
|
|
